Защита подшипников с помощью антифрикционных покрытий: как увеличить КПД и ресурс

Подшипники - одни из самых нагруженных элементов механизмов, и их долговечность определяет рентабельность всего оборудования. Традиционный подход основан на подборе правильной смазки, но этого часто недостаточно в экстремальных условиях: при вакууме, экстремальных температурах, фреттинге или дефиците доступа к смазке. Антифрикционные твердосмазочные покрытия (АФП) решают эту задачу другим способом - создают защитный слой прямо на поверхности металла, снижая трение и защищая от износа одновременно. Такие покрытия работают не вместо смазки, а рядом с ней, компенсируя ее ограничения и позволяя подшипнику прослужить на 30–40% дольше даже в стандартных условиях. В этой статье разберемся, как выбирать и применять АФП, чтобы получить реальный прирост КПД и надежности.

Материал актуален для инженеров, технологов, закупщиков и ремонтных служб, которые ищут способ продлить ресурс критичных узлов без полной замены оборудования.

Три механизма защиты: как работают антифрикционные покрытия

Твердосмазочное покрытие выполняет сразу несколько функций.

Во-первых, оно снижает трение благодаря специальной кристаллической структуре (молибден, графит или полимер действуют как микроскопические «подшипники» на молекулярном уровне). Во-вторых, защищает металл от окисления, воды и других агрессивных сред, что особенно важно в узлах, где смазка не может проникнуть везде. В-третьих, уменьшает потребность в дополнительной смазке или позволяет работать с минимальным ее количеством - это критично в вакууме, в пищевой промышленности или в механизмах, где попадание масла недопустимо.

Комбинированный эффект означает, что подшипник с АФП служит дольше не только потому, что меньше изнашивается, но и потому, что его поверхность защищена от коррозии и фреттинг-коррозии (механического износа в условиях микроколебаний). На практике это выражается в повышении КПД узла на 5–15% за счет снижения энергопотерь на трение и увеличении ресурса в 1,5–3 раза при работе в экстремальных условиях.

Сравнение основных типов покрытий: температура, трение и ограничения

Выбор типа АФП зависит от того, в каких условиях работает подшипник.

Ниже приведены основные варианты с их характеристиками.

Тип покрытия	Коэффициент трения	Температурный диапазон, °C	Основное преимущество	Главное ограничение
MoS₂ (дисульфид молибдена)	0,03–0,06	-180 до +400	Низкое трение, универсальность, доступность	DN до 250 000; отслаивается толще 20 мкм
ПТФЭ (политетрафторэтилен)	0,05–0,1	-200 до +250	Химическая стойкость, гидрофобность	Низкая несущая способность, крошится под высокой нагрузкой
DLC (алмазоподобный углерод)	0,01–0,1	-200 до +500	Самое низкое трение, высокая твердость, долговечность	Требует точного подбора адгезии к подложке; дороже
Графит	0,1–0,2	до +450	Очень высокотемпературный	Более высокое трение, хрупкость при механическом ударе
Композитные покрытия	0,04–0,08	до +730 (в зависимости от состава)	Комбинированная защита	Нужна точная спецификация производителя для подбора

Таблица показывает, что универсального АФП нет: дисульфид молибдена хорош для большинства задач, но если требуется химическая устойчивость и защита от воды, выбирают ПТФЭ; если критична минимизация трения в условиях прецизионного узла - DLC. Для высокотемпературных подшипников без доступа к смазке встречаются специальные композитные покрытия, рассчитанные на диапазон до +730 °C.

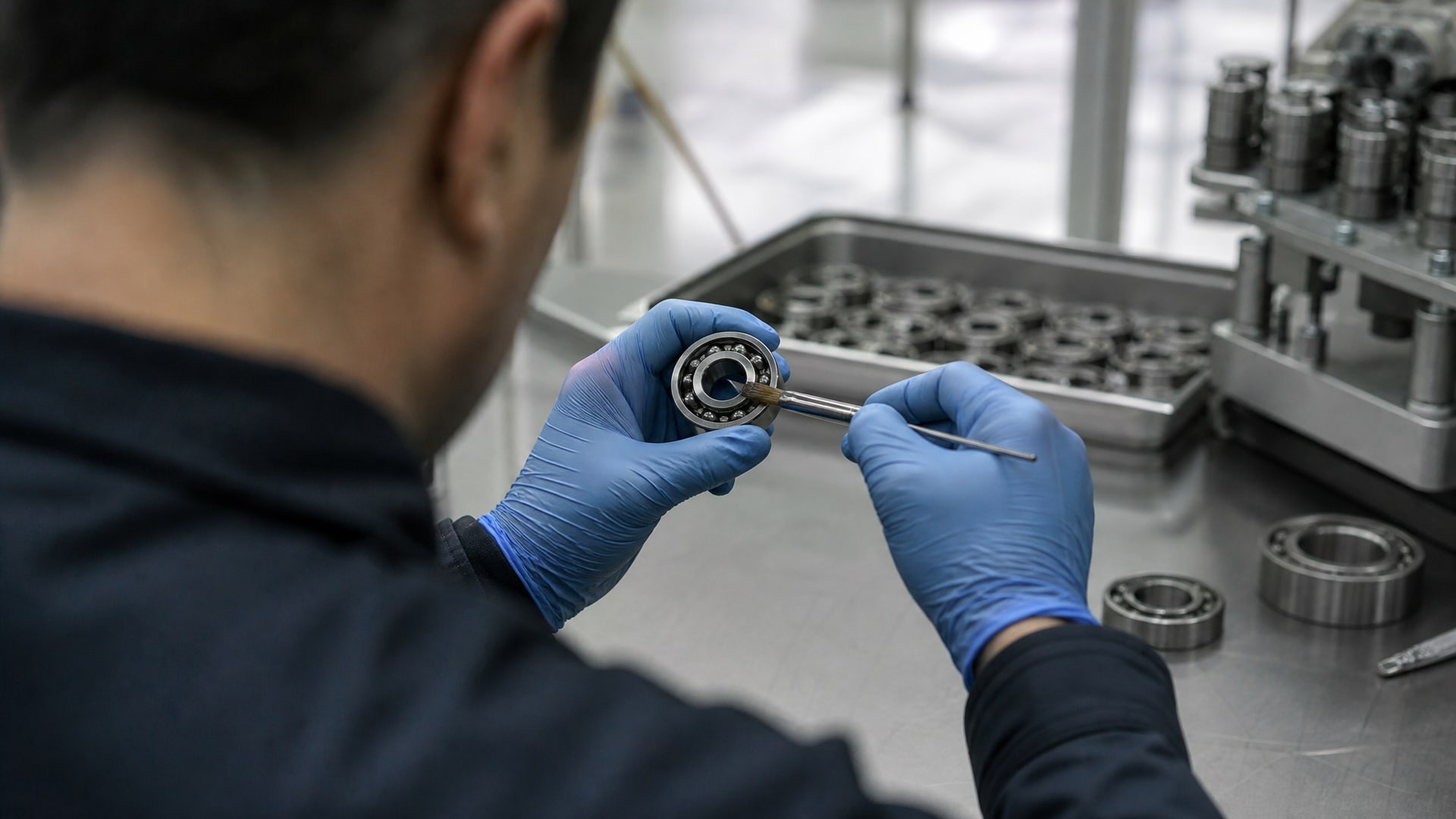

Толщина слоя: почему тонкое лучше, чем толстое

Один из главных источников ошибок при выборе АФП - убеждение, что толстый слой защищает лучше.

На практике это не так, и особенно критично для подшипников качения, где зазоры исчисляются микронами.

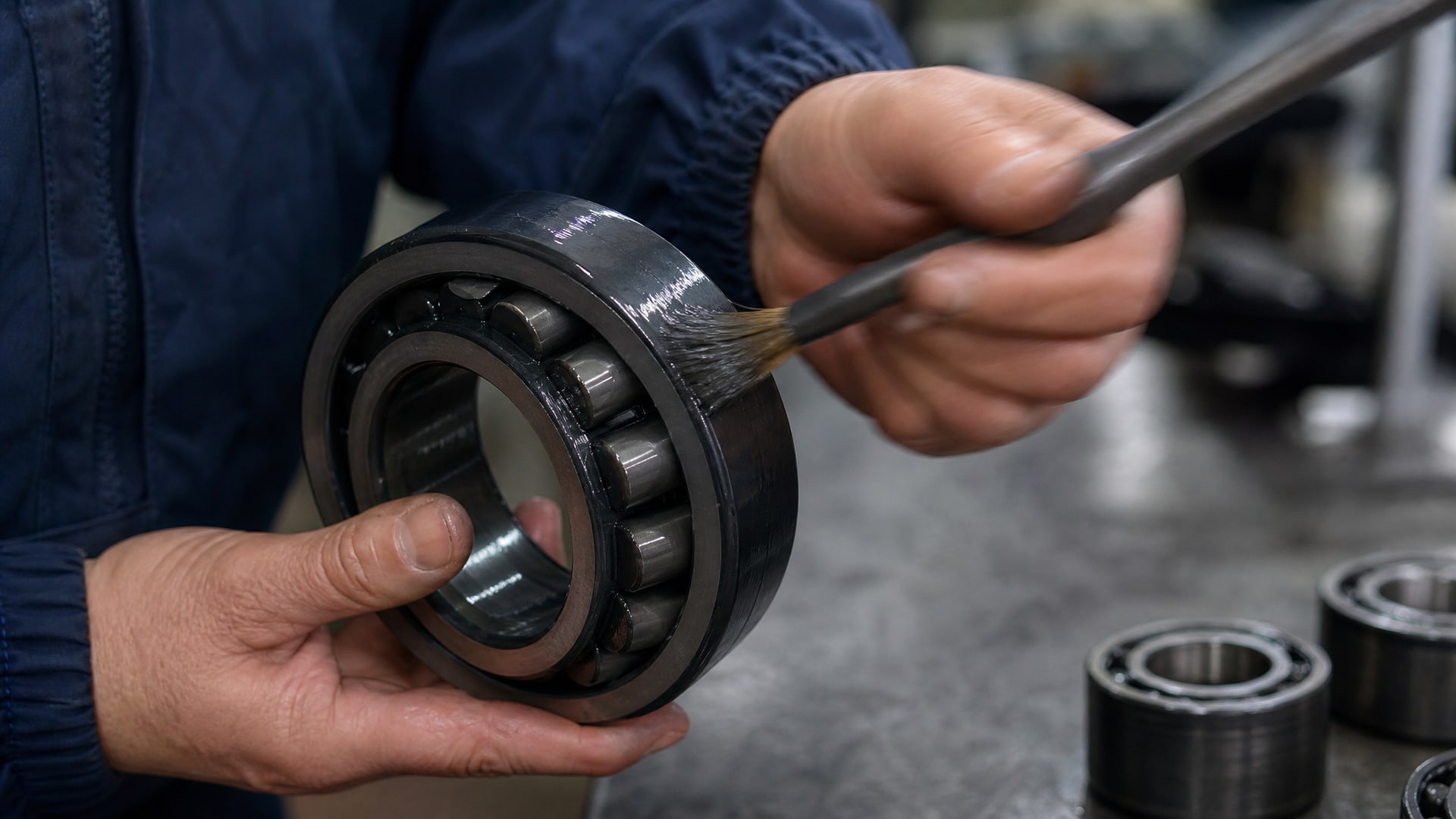

Если нанести слой толще 20 мкм, велик риск, что покрытие будет отслаиваться во время работы, превращаясь в абразив внутри подшипника. Рекомендуемые толщины:

• 1–3 мкм для прецизионных подшипников в тонких механизмах (часовые, приборные);

• 3–8 мкм для стандартных условий (промышленные редукторы, электродвигатели);

• 8–15 мкм для тяжелых условий (высокие нагрузки, вибрация, грязь).

Слой в 1–3 мкм невидим для глаза, но достаточен, чтобы снизить коэффициент трения и защитить от окисления. Главный критерий качества нанесения - адгезия (прочность сцепления с подложкой), а не толщина. Слабая адгезия приведет к отслоению даже при 5 мкм, в то время как хорошо адгезированный слой в 2–3 мкм прослужит весь ресурс подшипника.

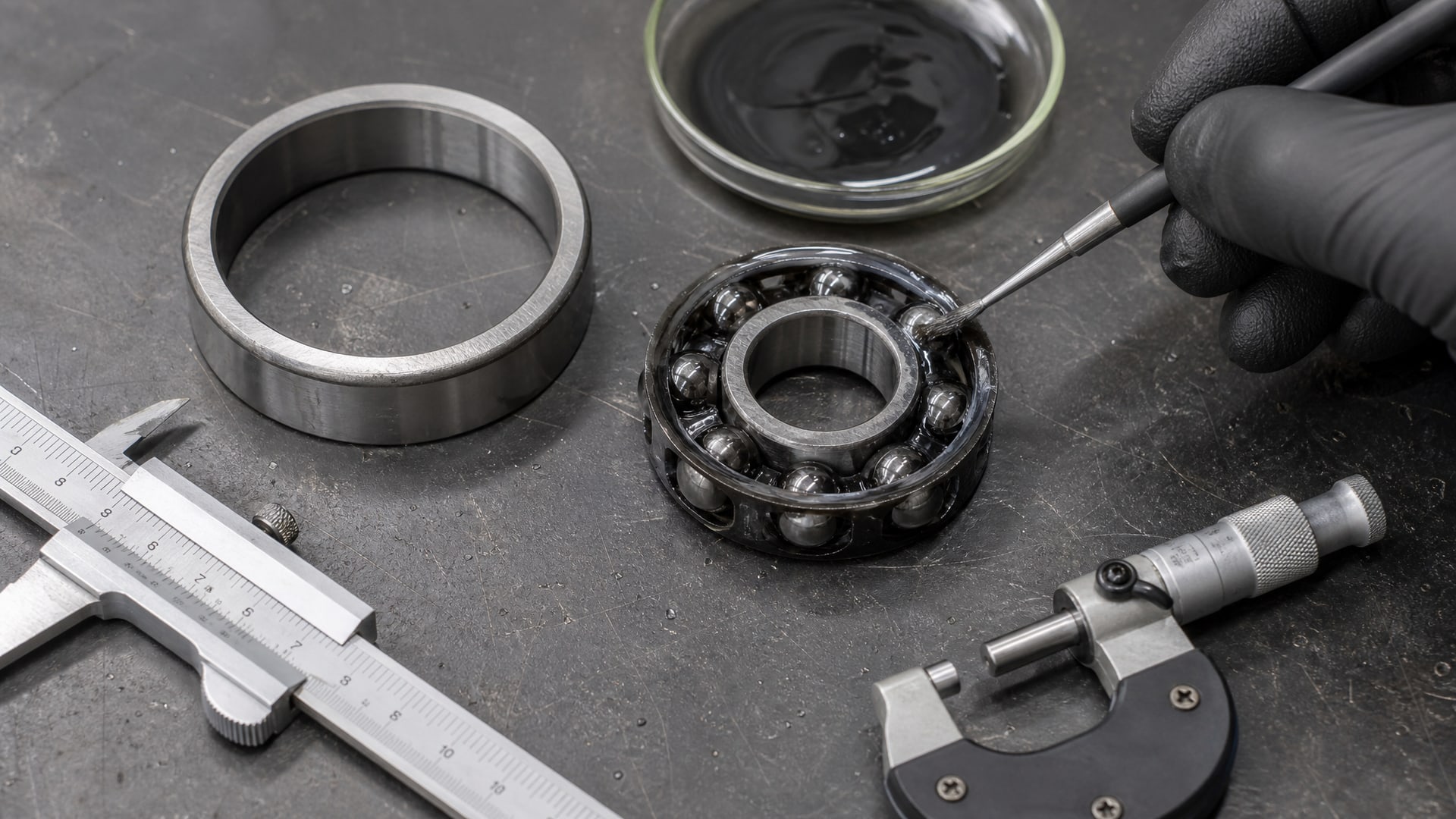

Параметры подшипника, которые нужно учитывать при выборе АФП

Твердосмазочное покрытие - это не чудо-средство, работающее одинаково во всех условиях.

Его эффективность зависит от совокупности факторов.

Скорость и нагрузка: параметр DN

Параметр DN (произведение диаметра подшипника в миллиметрах на количество оборотов в минуту) показывает, насколько интенсивно работает подшипник. Для большинства твердосмазочных покрытий рекомендуемый предел - DN до 250 000–300 000. Это означает, что:

• подшипник диаметром 25 мм может работать на скорости до 10 000–12 000 об/мин;

• подшипник диаметром 100 мм - на скорости 2 500–3 000 об/мин.

Превышение этого параметра приводит к перегреву слоя и его деградации. Если ваше оборудование работает на высокой скорости при небольшой нагрузке, стандартное масло справится лучше, чем покрытие.

Нагрузка и адгезия

Рекомендуемая рабочая нагрузка на подшипник с АФП обычно не выше 60–70% от максимальной нагрузки, указанной в паспорте. Это не означает, что покрытие сломается при превышении, но его ресурс сократится, а коэффициент трения может вырасти. Одновременно адгезия слоя к подложке должна быть достаточной для стальных поверхностей; если металл мягкий или хрупкий, адгезия может быть нарушена, и покрытие не держится.

Шероховатость поверхности и твердость подложки

Перед нанесением АФП поверхность подшипника должна быть обработана так, чтобы шероховатость была в диапазоне Ra 0,4–1,6 мкм. Слишком гладкая поверхность дает плохую адгезию, слишком шероховатая - слой наносится неравномерно. Твердость подложки (стали для подшипников) обычно составляет 58–65 HRC; если она ниже, то адгезия может быть недостаточной, и покрытие не держится при нагрузке.

Контактное давление на зонах качения должно быть согласовано с типом АФП. Высокое давление может привести к местному отслоению, особенно если слой толще рекомендуемого.

Когда АФП дает максимальный эффект: специальные условия

Твердосмазочные покрытия считаются инженерным инструментом под конкретную задачу, а не универсальной заменой.

Максимальный эффект достигается в следующих условиях.

Вакуум и космос. В вакууме обычная смазка испаряется, и подшипник без защитного слоя быстро разрушается из-за холодной сварки металлических поверхностей. Слой MoS₂ при температуре +1100 °C в вакууме сохраняет снижение трения, что делает его незаменимым для спутников и космических манипуляторов.

Экстремальные температуры. Если подшипник работает при -180 °C или при +400–500 °C, смазка либо замерзает, либо окисляется. Твердосмазочное покрытие сохраняет свойства во всем диапазоне, что позволяет подшипнику работать безопасно. В криогенной технике и в теплоэнергетике это экономит замену смазки при сезонных отключениях.

Дефицит или недоступность смазки. Механизмы, где смазку нельзя подводить централизованно или где необходимо минимизировать ее количество (пищевая промышленность, фармацевтика), получают выигрыш от АФП. Подшипник работает с микроскопическим количеством смазки или даже без нее, при этом трение остается низким благодаря слою.

Фреттинг и микроколебания. Если подшипник испытывает микроколебания (качается на несколько микронов туда-сюда), стандартная смазка не защищает от фреттинг-коррозии. Твердосмазочный слой препятствует адгезии поверхностей и снижает окислительный износ.

Коррозионная среда. В условиях высокой влажности, морского воздуха или химически агрессивных сред подшипник без защиты ржавеет даже под слоем смазки. АФП на основе ПТФЭ или композитные покрытия создают гидрофобный барьер, защищающий от воды и солей.

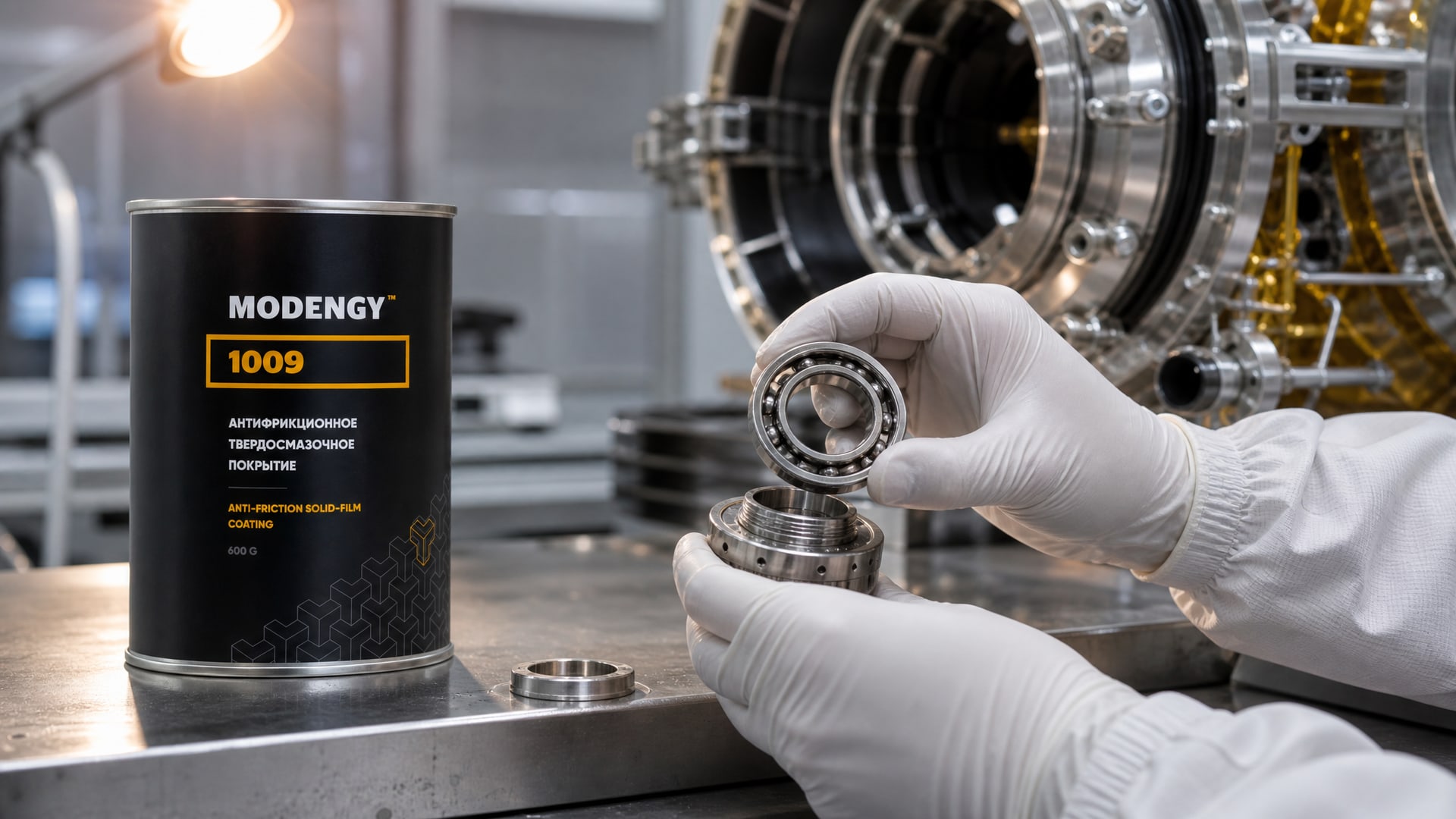

Защита резиновых уплотнений. Уплотнения из резины в подшипниках нередко приходят в негодность раньше самого подшипника из-за набухания или окрашивания от минерального масла. MODENGY 1009 - полимерное антифрикционное покрытие на основе политетрафторэтилена - обеспечивает химическую совместимость, не вызывая разбухания резины, и одновременно снижает трение в зоне уплотнения, продлевая его ресурс на 50–70%.

Типичные ошибки при выборе и применении АФП

Инженеры и закупщики часто допускают одни и те же ошибки, которые уничтожают эффект от покрытия.

Ошибка 1: слишком толстый слой. Предположим, что «больше - значит лучше», наносят покрытие толще 20 мкм. Результат: отслоение, образование абразивных частиц внутри подшипника, ускоренный износ вместо его замедления. Исправление: согласовывать толщину с производителем покрытия и условиями работы.

Ошибка 2: выбор покрытия без учета режима. Подшипник работает на скорости 15 000 об/мин и диаметре 50 мм (DN = 750 000), а выбирают твердосмазочное покрытие вместо масла. Покрытие деградирует от перегрева, эффект исчезает за несколько часов. Исправление: проверять параметр DN и рабочий диапазон покрытия перед заказом.

Ошибка 3: замена смазки на покрытие без проверки совместимости. Если под покрытием остается старая минеральная смазка, несовместимая по составу, происходит размягчение слоя и ускоренный выход из строя. Исправление: перед нанесением АФП подшипник нужно тщательно промыть совместимым растворителем.

Ошибка 4: выбор типа покрытия без учета среды. Нужна защита от пыли и воды, выбирают MoS₂, который слабо защищает от коррозии. Правильно: использовать ПТФЭ-покрытия или композиты с гидрофобными свойствами.

Ошибка 5: отсутствие сервисной информации. Закупленное покрытие не имеет сертификата адгезии, толщины, температурного диапазона. При отказе подшипника никто не знает, в какой допуск был нанесен слой. Исправление: требовать от поставщика полный паспорт с параметрами нанесения и гарантией.

Снижение трения и экономия энергии: цифры и расчеты

Снижение коэффициента трения прямо влияет на потребляемую мощность.

Если трение снизилось на 30%, то энергопотери на него упали на 30% (при прочих равных).

Приблизительный расчет экономии выглядит так:

Энергопотери на трение в подшипнике: Pтрение = Fнагр × vскольжения × μ_коэффициент трения

где Fнагр - нагрузка на подшипник, v - линейная скорость в зоне контакта, μ - коэффициент трения.

Подшипник без покрытия: μ = 0,08–0,12 (типичное значение для смазанного подшипника). Подшипник с MoS₂-покрытием: μ = 0,03–0,06.

Снижение в 2–3 раза означает пропорциональное снижение энергопотерь. Для электродвигателя мощностью 100 кВт, где 5% энергии теряется на трение в подшипниках редуктора, это дает экономию 2,5–5 кВт. За год непрерывной работы (8 760 часов) экономия составит 22–44 MВт⋅ч, что при тарифе 5 рублей за кВт⋅ч даст 110–220 тысяч рублей в год для одного агрегата.

На практике цифры часто выше, потому что срок замены подшипника удлиняется на 50–200%, что экономит затраты на вынужденные остановки и ремонт.

Как правильно читать спецификацию подшипника с АФП

При выборе нового подшипника или при заказе услуги нанесения покрытия обратите внимание на следующие параметры в паспорте.

• Тип покрытия и состав. Не просто «MoS₂», а «MoS₂ на никелевой подложке» или «MoS₂ с WS₂ добавками». Композиция влияет на адгезию и срок службы.

• Толщина, мкм. Должна быть в диапазоне 1–15 мкм; если указано 50 мкм или вообще не указано - это красный флаг.

• Адгезия (ASTM C1624 или ISO 26423). Должна быть не ниже Class 3–4 (по 10-баллной шкале); это означает, что покрытие не отслаивается при норме испытания.

• Температурный диапазон. Должен совпадать или быть шире, чем ваши условия. Если указано -100…+300 °C, а работа при -150 °C, покрытие не подходит.

• Коэффициент трения μ. Для MoS₂ -0,03–0,06; если значение выше (0,1–0,15), это либо некачественное нанесение, либо другой материал под тем же названием.

• Шероховатость после нанесения, мкм Ra. Должна быть 0,8–1,6 мкм; если выше, велик риск зацепления подвижных элементов и повреждения слоя.

• Допустимая нагрузка и DN. Должны быть указаны явно; если нет - запросить у изготовителя.

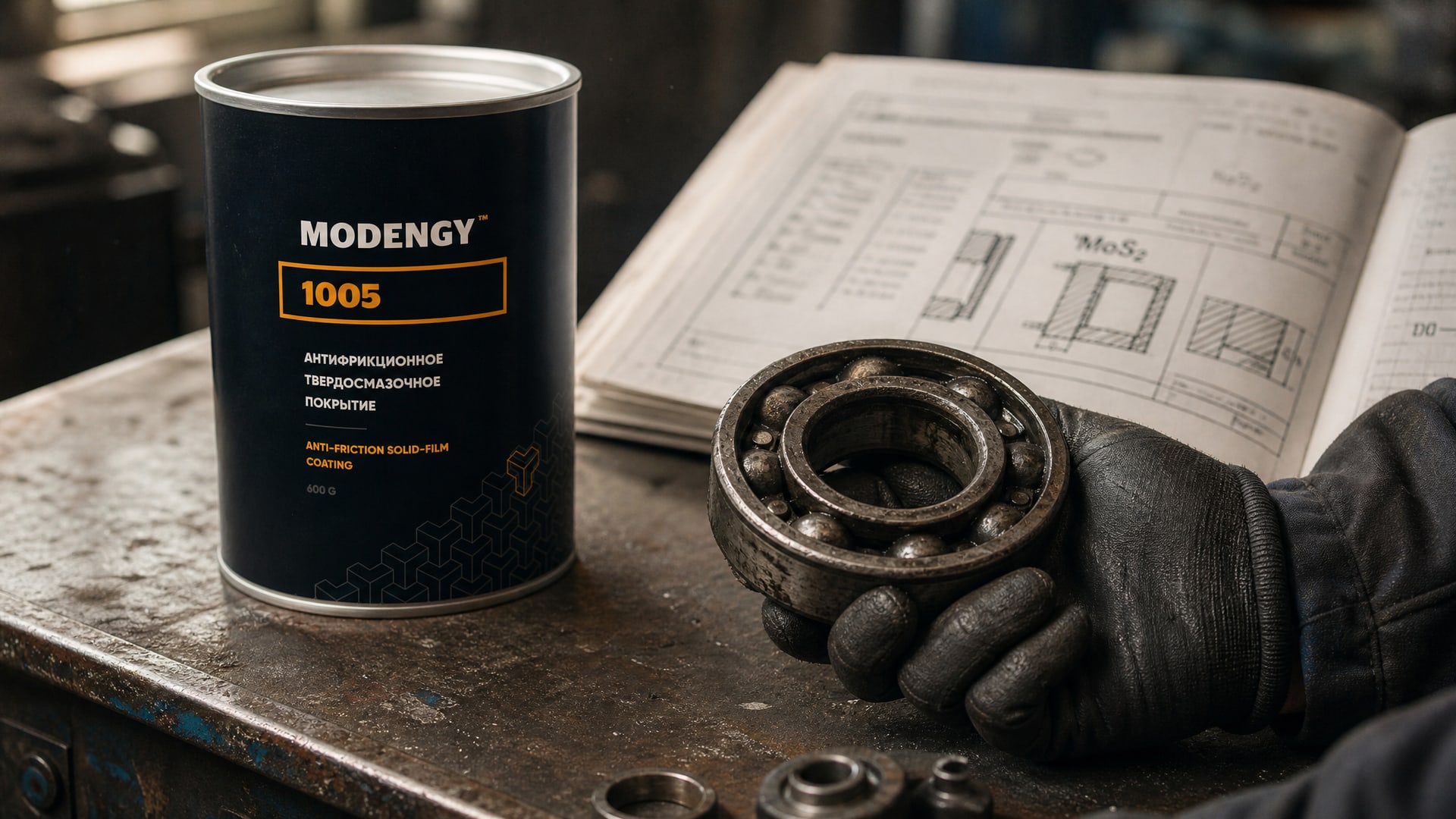

MODENGY 1005 - образец твердосмазочного покрытия для высоконагруженных узлов: диапазон -200…+255 °С, коэффициент трения 0,03–0,06, адгезия класса 3. Такая спецификация гарантирует, что покрытие подойдет для шпоночных и шлицевых соединений, а также для подшипников, работающих в широком температурном диапазоне с минимумом смазки.

Часто задаваемые вопросы

Может ли твердосмазочное покрытие полностью заменить смазку?

Нет. Покрытие снижает потребность в смазке, но не заменяет ее полностью в большинстве случаев. В вакууме и при экстремальных температурах покрытие может работать самостоятельно; в стандартных условиях оно дополняет смазку, позволяя ее количество сократить на 30–50%. Выбор остается за инженером в зависимости от условий.

Как понять, что покрытие начало отслаиваться?

Признаки: рост температуры подшипника без изменения нагрузки, шум или вибрация, которых раньше не было, снижение КПД узла. Под микроскопом видны сколы и вздутия на поверхности. При первых признаках нужно остановить оборудование и провести осмотр; продолжение работы может повредить сам подшипник.

Почему дешевле не нанести покрытие и купить более мощный двигатель?

Потому что прирост мощности на 3–5% (при этом достигнутый через снижение трения) обходится на порядок дешевле, чем повышение номинала двигателя. Кроме того, если подшипник находится в труднодоступном месте или замена обходится дорого, продление его ресурса в 2–3 раза экономит больше, чем позволяет покрытие.

Подходит ли твердосмазочное покрытие для подшипников качения и скольжения?

Да для обоих, но с разными ограничениями. Для подшипников качения критична тонкость слоя (1–15 мкм) и адгезия; для подшипников скольжения допустима большая толщина (до 20–30 мкм), так как зазоры там исчисляются сотнями микронов. В каждом случае нужна консультация с производителем.

Может ли покрытие защитить подшипник от пыли и воды?

Частично. Гладкий слой MoS₂ замедляет проникновение влаги, но полной герметизации не дает. Для полной защиты от пыли и воды нужны уплотнения (щетки, манжеты, резиновые сальники), а покрытие дополняет их, защищая сам подшипник от коррозии в зоне контакта. ПТФЭ-покрытия гидрофобны и работают эффективнее в условиях постоянного контакта с влагой.

Влияет ли покрытие на электропроводность подшипника?

Да. Диэлектрические покрытия (ПТФЭ, DLC, многие композиты) изолируют подшипник и препятствуют прохождению электротока. Это полезно, если по подшипнику протекают токи утечки, но может быть проблемой, если нужна электропроводность. Для проводящих применений используют токопроводящие покрытия с добавками графита или никеля.

Заключение

Антифрикционные твердосмазочные покрытия - это проверенный инженерный инструмент для снижения трения и продления ресурса подшипников в условиях, где обычная смазка бессильна. Выбор покрытия требует понимания трех ключевых моментов: правильная толщина (1–15 мкм, не больше), совпадение параметров с режимом работы (DN, нагрузка, температура) и внимание к адгезии и шероховатости поверхности. Дисульфид молибдена остается лидером для универсальных задач, полимерные покрытия защищают от коррозии и воды, а DLC дает максимальное снижение трения.

Следующий шаг: определите конкретные условия работы подшипника (температура, нагрузка, DN, среда), затем запросите у поставщика полный паспорт с адгезией, толщиной и гарантией. Не экономьте на спецификации - дешевое наведение покрытия без контроля качества даст противоположный результат.
