Антифрикционные материалы на основе бронзографита: сравнительные триботехнические испытания

Сравнивать антифрикционные материалы на основе бронзографита нужно в одинаковых условиях и не по одному коэффициенту трения. Для корректного вывода измеряют также износ, стабильность трения и сопротивление заеданию, фиксируя нагрузку, скорость скольжения, температуру, влажность и материал контртела. Исследования показывают, что увеличение доли графита часто снижает трение и износ, но результат зависит от состава и режима испытаний.

Статья полезна инженерам, техническим специалистам и снабженцам, которым нужно оценить бронзографитовые материалы для узлов трения и сопоставить лабораторные данные. Разберем свойства бронзографита, методику триботехнических испытаний, приведенные в исследованиях результаты и факторы, которые важно учитывать при выборе материала для применения.

Свойства антифрикционных материалов на основе бронзографита

Бронзографит - композиционный материал, в котором графит выполняет функцию твердой смазки.

При скольжении он может способствовать формированию смазывающей пленки и снижению трения. В обзорных данных для одной из бронзовых систем около 3 мас.% графита связывают с низким коэффициентом трения и наименьшим износом среди рассмотренных вариантов. Для меди с 3% графита приведены коэффициент трения около 0,3 и скорость износа 12,7 × 10⁻⁴ мм³/(Н·м).

В других данных увеличение содержания графита сопровождалось снижением коэффициента трения с 0,92 до 0,29. При 4 мас.% графита трение было на 68,5% ниже, чем у обычной меди. Эти результаты показывают, почему графит используют в антифрикционных композициях, но не задают универсальную рецептуру: состав материала и условия контакта в исследованиях различаются.

В исследовании бронзовых втулок увеличение доли графита с 10% до 30% снизило средний коэффициент трения на 29%, а потери на износ - на 58%. Однако избыток графита может ухудшить механическую прочность и несущую способность. Поэтому бронзографитовые свойства нужно оценивать в комплексе, а не выводить только из содержания твердой смазки.

Как понимать коэффициент трения графита

Коэффициент трения графита не является постоянной характеристикой материала вне условий испытания. На его значение влияют температура и влажность. Для графита в обзоре по твердой смазке приведен коэффициент трения около 0,1 при температуре ниже 100 °C; до 230 °C он менялся в диапазоне 0,1-0,4, что связывали с десорбцией воды.

Следовательно, низкий коэффициент трения, полученный при комнатной температуре, нельзя автоматически переносить на нагретый узел. При сравнении антифрикционных материалов важно сопоставлять не только состав, но и среду, температуру и скорость скольжения. Иначе лабораторное преимущество одного образца может не сохраниться в реальном механизме.

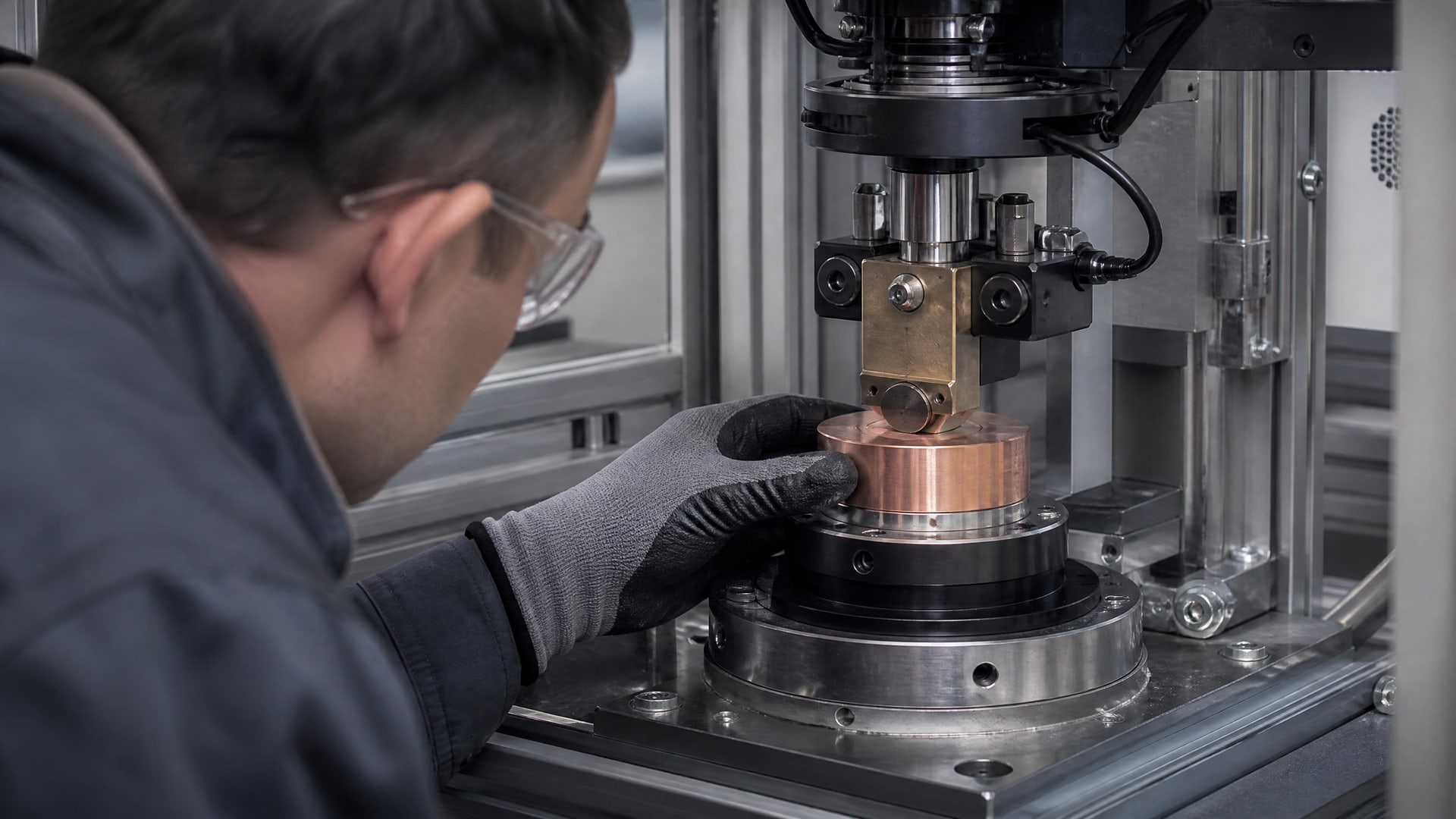

Методика триботехнических испытаний бронзографита

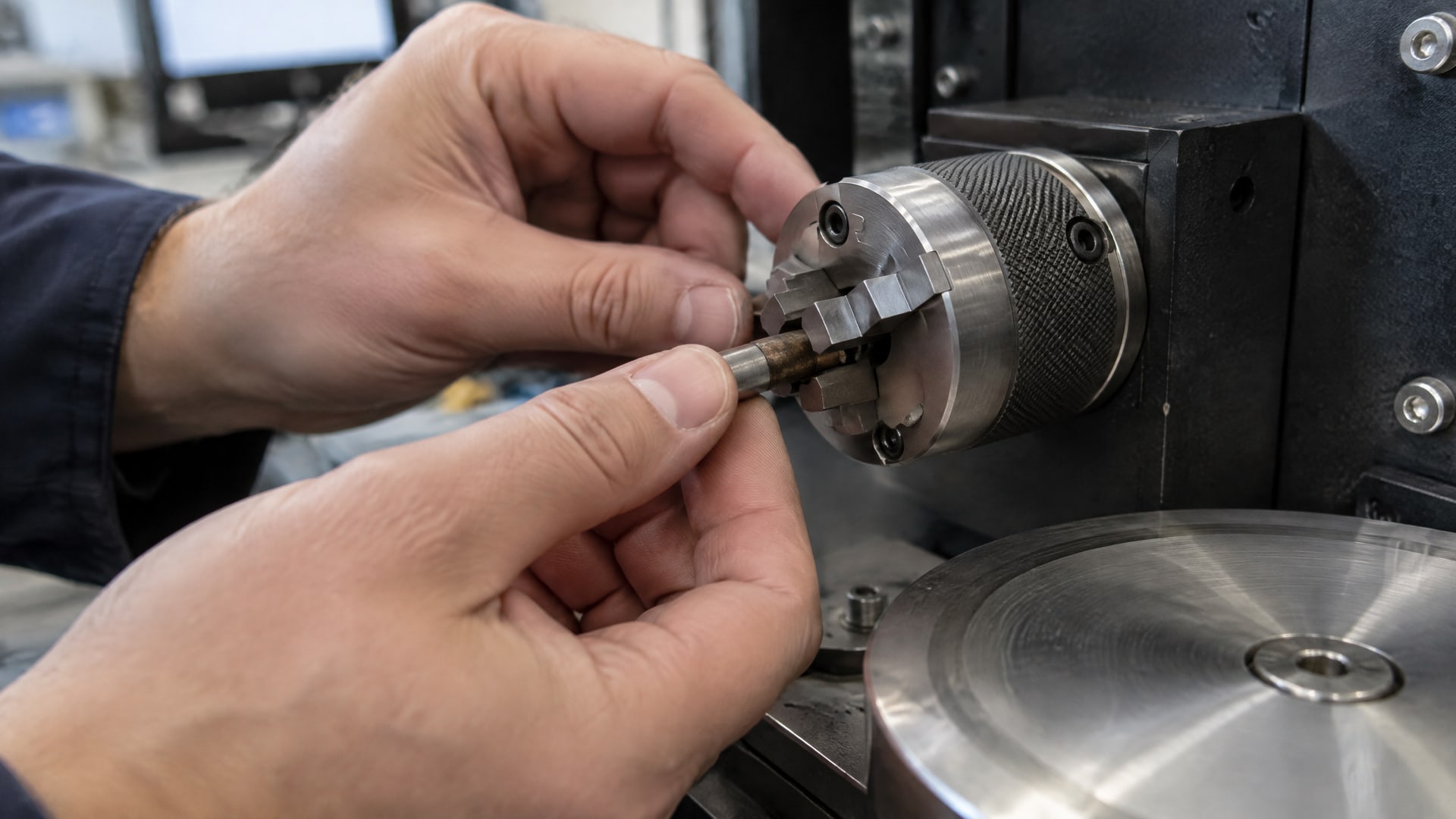

Для сравнительной оценки бронзографитовых материалов применяют схемы pin-on-disc, ball-on-disc и 3-ball-on-disc.

Разные схемы формируют разные условия контакта, поэтому результаты, полученные на разных установках, нельзя напрямую считать эквивалентными. Методика триботехнических испытаний должна соответствовать задаче: например, воспроизводить сухое скольжение или режим, близкий к эксплуатации узла.

Чтобы сравнить два антифрикционных материала, в серии испытаний сохраняют одинаковыми:

• нагрузку и скорость скольжения;

• продолжительность испытания;

• температуру и относительную влажность;

• материал и состояние контртела;

• схему контакта и порядок обработки результатов.

В одном исследовании бронзографитовых композитов использовали pin-on-disc при температуре 20 ± 2 °C, относительной влажности 55 ± 5%, нагрузке 15 Н и скорости 60 мм/с. Средние коэффициенты трения графитированных пар составили 0,23-0,29. Эти значения полезны как ориентир для конкретного режима, но не как универсальная характеристика бронзографита.

В сухих испытаниях на установке 3-ball-on-disc коэффициент трения описан как низкий и стабильный, а расстояние до заедания выросло более чем в 2,5 раза. Это отдельный показатель: стабильное трение и стойкость к заеданию дополняют измерения износа, но не заменяют их. Поэтому в протоколе фиксируют как минимум коэффициент трения и потерю массы или объема, а при соответствующей задаче - скорость износа и стойкость к заеданию.

Для графитсодержащих материалов необходим контроль температуры и влажности: при изменении этих условий меняется смазывающее действие графита. При переносе лабораторного результата в проект следует сопоставить испытательный режим с рабочей скоростью и средой узла.

Сравнительные результаты: как содержание графита и скорость меняют износ

Опубликованные результаты показывают, что увеличение доли графита часто снижает коэффициент трения, но конкретный эффект зависит от материала и условий испытания.

Например, для медной системы приведен коэффициент около 0,3 при 3 мас.% графита и скорость износа 12,7 × 10⁻⁴ мм³/(Н·м). В другой серии увеличение содержания графита сопровождалось снижением трения с 0,92 до 0,29, а при 4 мас.% добавки трение оказалось на 68,5% ниже, чем у обычной меди.

Результат исследования	Условия или состав	Наблюдение
Медь с графитом	3 мас.% графита	Коэффициент трения около 0,3; скорость износа 12,7 × 10⁻⁴ мм³/(Н·м)
Сравнение доли графита	4 мас.% графита	Трение на 68,5% ниже, чем у обычной меди
Графитированные пары	20 ± 2 °C, 55 ± 5% RH, 15 Н, 60 мм/с	Коэффициент трения 0,23-0,29
Бронзовые втулки	Доля графита увеличена с 10% до 30%	Среднее трение снизилось на 29%, потери на износ - на 58%

Значение имеет и скорость. В исследовании бронзовых втулок увеличение скорости с 250 до 750 об/мин сопровождалось ростом износа на 357%. Это показывает, почему нельзя выбирать материал только по составу или результату испытания при низкой скорости. Скорость скольжения способна заметно изменить трибологическое поведение пары.

Отдельный пример комплексного состава - оловянная бронза с графитом, MoS2 и PTFE. При контактном давлении 5 МПа, скорости 0,16 м/с и времени испытания 8 ч лучший результат среди рассмотренных вариантов показала смесь с 20 мас.% PTFE и 40 мас.% графита: коэффициент трения составил 0,13, а износ снизился на три порядка. Этот результат относится к конкретной многокомпонентной системе и не позволяет приписать такой же эффект бронзографиту без дополнительных компонентов.

Сравнивая данные, нужно проверять, совпадают ли составы, схема контакта и режимы испытаний. Низкий коэффициент трения сам по себе не доказывает низкий износ: эти параметры измеряют отдельно.

Требования к антифрикционным материалам и нормативная привязка

К антифрикционному материалу предъявляют не одно требование.

Для инженерной оценки важны коэффициент трения, износостойкость, стабильность трения и сопротивление заеданию. В зависимости от узла учитывают также способность материала работать при заданной нагрузке и скорости. Данные исследований бронзографита подтверждают, что ни содержание графита, ни одно значение коэффициента трения не дают достаточного основания для выбора.

ГОСТ 26802-86 относится к антифрикционным материалам. В международной нормативной области материалов скольжения указан ISO 7148-2:2026. При подготовке технического задания или плана испытаний полезно сверяться с применимыми стандартами, но конкретный лабораторный режим следует выбирать с учетом конструкции и условий работы узла.

Критерием сопоставимости служит одинаковый протокол. Если образцы испытывали при разной влажности, температуре или скорости, различия результатов нельзя уверенно связать только с составом. Например, графит может обеспечивать коэффициент трения около 0,1 ниже 100 °C, но в диапазоне до 230 °C показатель менялся от 0,1 до 0,4. Значит, температура испытания должна быть известна и учитываться при интерпретации результата.

Практический отчет по материалу целесообразно строить вокруг нескольких показателей:

• коэффициент трения и его изменение в ходе испытания;

• потеря массы или объема и расчетная скорость износа;

• время или расстояние до заедания, если этот показатель важен для узла;

• температура, влажность, нагрузка, скорость и материал контртела;

• схема испытания и описание исследуемой пары.

Такой набор позволяет отличить кратковременное снижение трения от устойчивого результата и оценить, насколько лабораторные данные применимы к реальному механизму.

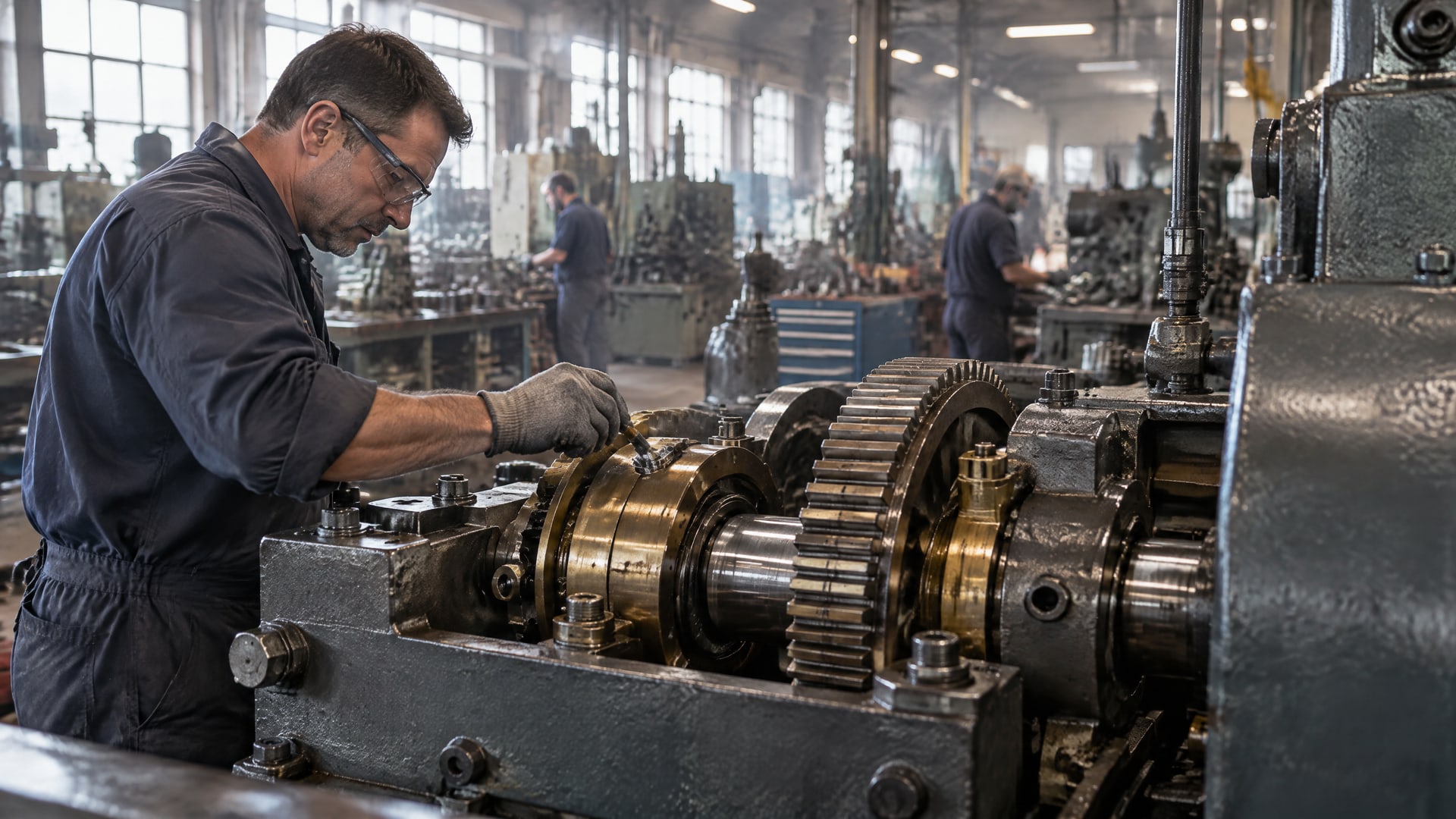

Применение антифрикционных материалов и выбор решения для узла

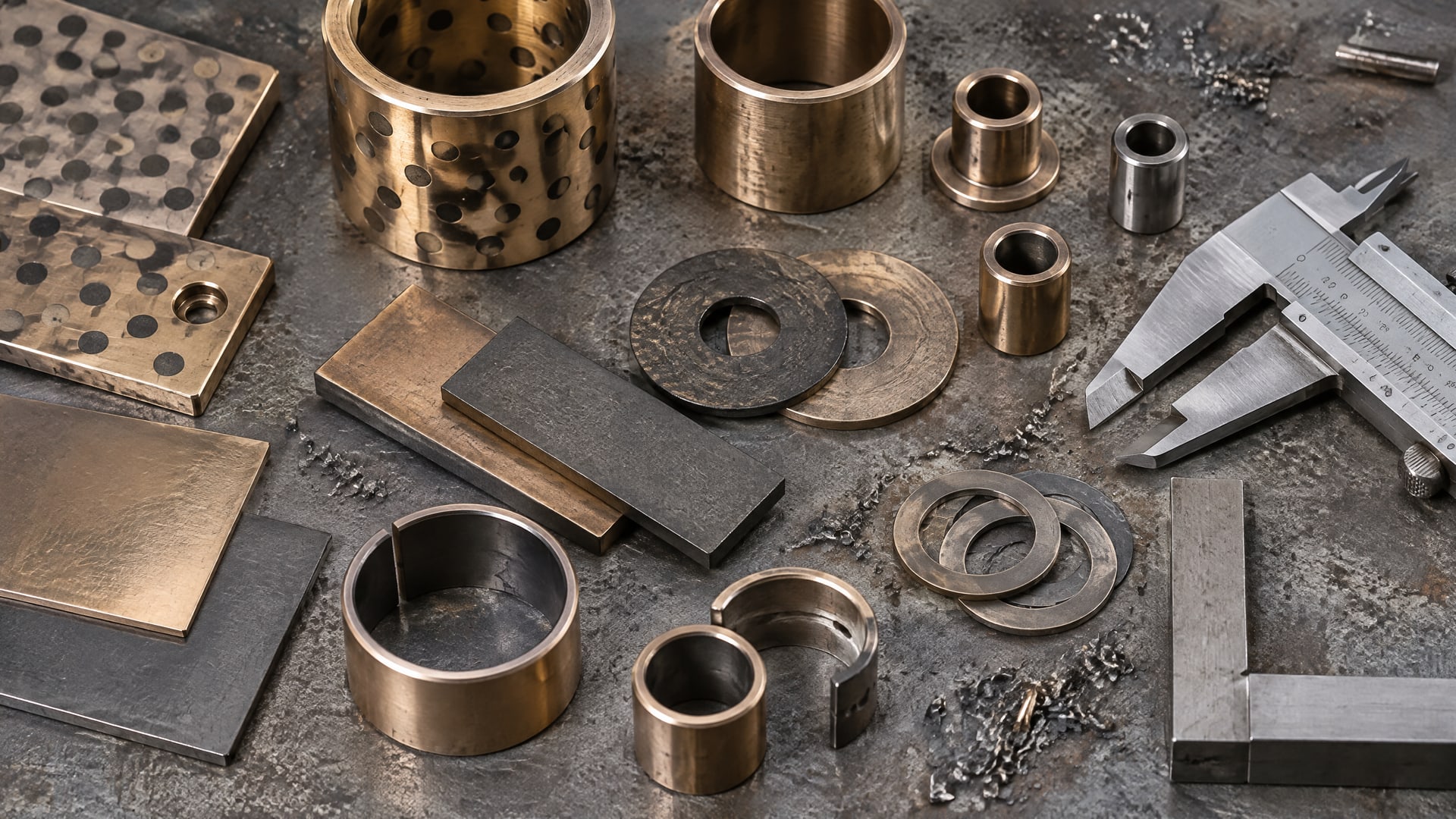

Применение антифрикционных материалов на основе бронзографита рассматривают для узлов скольжения, где важно снизить трение и контролировать износ.

Но подбор нельзя сводить к правилу «чем больше графита, тем лучше». В одних данных около 3 мас.% графита связано с низким трением и наименьшим износом, тогда как в исследовании втулок увеличение доли с 10% до 30% улучшило трибологические показатели. Эти результаты относятся к разным системам, поэтому состав выбирают по испытаниям для конкретных условий.

Совет инженера: покрытие для контакта скольжения

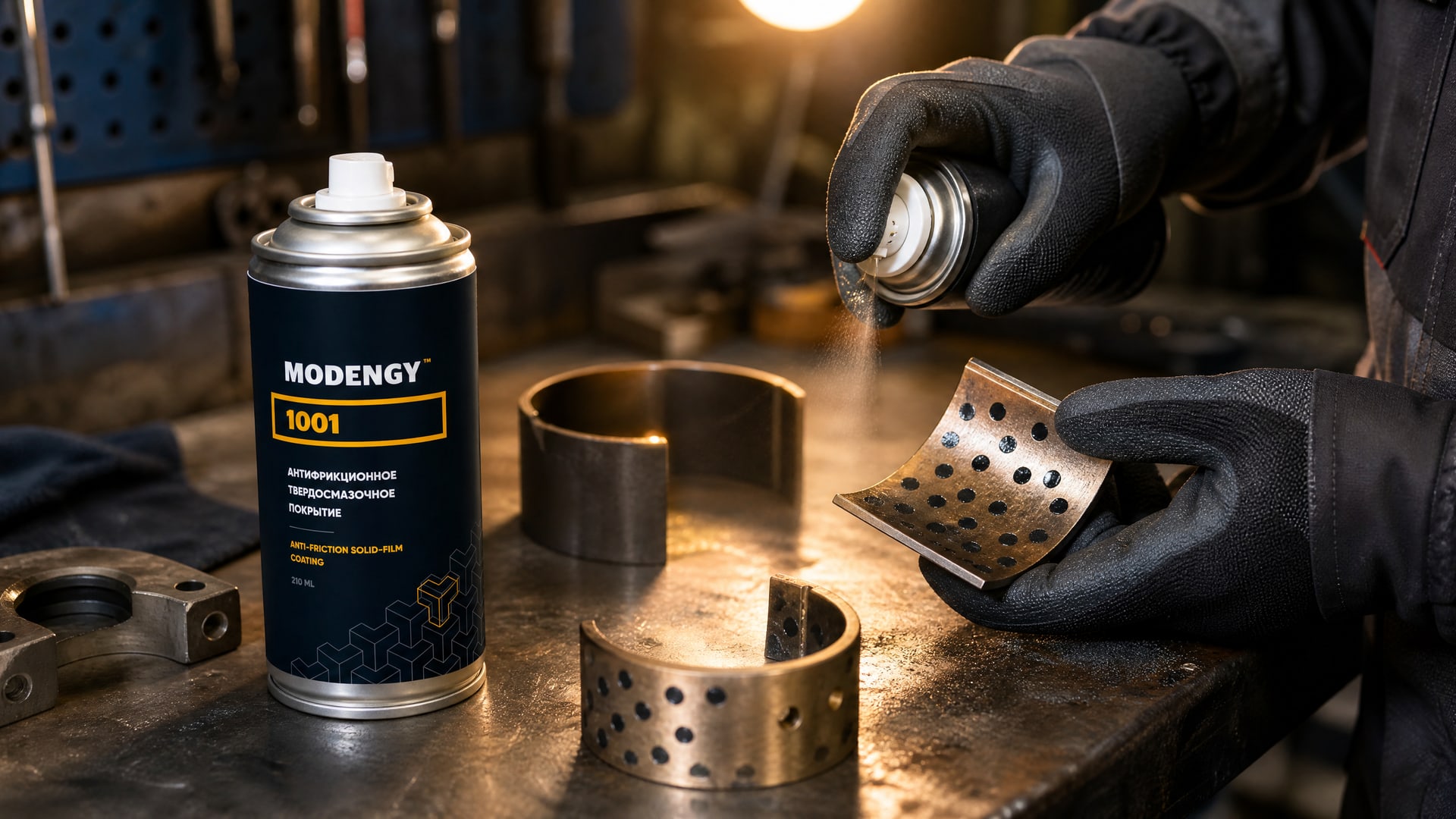

Сценарий: для узла трения рассматривают не только объемный бронзографитовый материал, но и вариант с антифрикционным покрытием. Что учитывают: MODENGY 1001 - покрытие на основе дисульфида молибдена и графита, используемое в узлах трения. Его оценивают как отдельное конструктивное решение, не подменяя им испытания бронзографитового образца. Итог: в сравнительном плане фиксируют тип материала или покрытия и проверяют варианты в одинаковом режиме.

При выборе также учитывают скорость. В исследовании бронзовых втулок ее рост с 250 до 750 об/мин увеличил износ на 357%. Поэтому для высокоскоростного узла важно проводить испытания на скорости, близкой к рабочей, а не опираться только на результат при меньшей нагрузке. Аналогично, данные при 20 ± 2 °C и влажности 55 ± 5% нельзя без проверки переносить на другую среду.

Совет инженера: защита от фреттинг-коррозии

Сценарий: в соединении с микроперемещениями помимо снижения трения рассматривают защиту от фреттинг-коррозии. Что учитывают: MODENGY 1050 содержит дисульфид молибдена и графит и может рассматриваться как решение для такой задачи. Итог: его оценивают отдельно от бронзографитового композита, задавая подходящие показатели трения и износа для конкретного контакта.

Закупщику и инженеру полезно запрашивать не только итоговое значение коэффициента трения, но и условия его получения. Если испытания проведены на разных установках или при разной влажности, скорости и температуре, цифры не образуют прямого рейтинга материалов. Сначала сопоставляют протоколы, затем сравнивают износ и стабильность, после чего проверяют выбранный вариант в режиме, близком к эксплуатации.

Часто задаваемые вопросы

Что такое антифрикционные материалы на основе бронзографита?

Это материалы для узлов скольжения, в составе которых бронза сочетается с графитом. Графит может способствовать снижению трения, однако свойства зависят от состава и режима работы. Для оценки учитывают коэффициент трения, износ и стойкость к заеданию, а не только наличие графита.

Какие свойства бронзографита важны при выборе?

В первую очередь сравнивают коэффициент трения, износостойкость, стабильность трения и сопротивление заеданию. Дополнительно проверяют влияние скорости, температуры и влажности. В исследованиях рост доли графита часто снижал трение, но результаты разных составов нельзя объединять в универсальную зависимость.

Как сравнить два антифрикционных материала?

Нужно испытать образцы по одинаковой схеме и при равных нагрузке, скорости, времени, температуре, влажности и материале контртела. Затем сопоставить коэффициент трения, потерю массы или объема, скорость износа и стойкость к заеданию. Одно значение коэффициента трения для сравнения недостаточно.

Чем больше графита, тем ниже износ?

Не обязательно. В отдельных исследованиях увеличение доли графита снижало трение и износ, но оптимальное содержание зависит от состава бронзы и условий контакта. Избыток добавки может повлиять на прочность и несущую способность, поэтому вывод делают по совокупности трибологических и механических характеристик.

Заключение

Сравнительные триботехнические испытания помогают оценить антифрикционные материалы на основе бронзографита по коэффициенту трения, износу, стабильности и сопротивлению заеданию. Рост доли графита часто улучшает трибологические показатели, однако результат зависит от состава, скорости, температуры, влажности и схемы испытания. Поэтому опубликованные значения применимы только с учетом условий, при которых их получили.

Практический следующий шаг - составить протокол сравнения для рабочего узла: зафиксировать скорость и нагрузку, температуру и влажность, выбрать контртело и перечень измеряемых показателей. После этого образцы можно сопоставить в одинаковом режиме и проверить наиболее подходящий вариант в условиях, близких к эксплуатации.
