Антифрикционные покрытия двигателя и трансмиссии тяжелой техники: преимущества и выбор

Специальные покрытия в трансмиссионных узлах тяжелой техники помогают снизить трение и износ, но результат зависит от совместимости слоя с материалами деталей, режима работы и качества нанесения. Поэтому выбирать покрытие только по заявленному низкому коэффициенту трения нельзя: нужно оценивать всю контактную пару и подтверждать свойства испытаниями.

Материал будет полезен инженерам, техническим специалистам и снабженцам, которые рассматривают покрытия для шестерен, подшипников и других пар скольжения. Разберем, где они могут дать эффект, какие параметры учитывать при выборе и как проверить износостойкость. Отдельно разграничим покрытия трансмиссионных узлов и антифрикционные покрытия двигателя: у них разные задачи и области применения.

Зачем применяют специальные покрытия в трансмиссионных узлах

В трансмиссии тяжелой техники детали работают в контакте под нагрузкой.

В парах скольжения покрытие может уменьшить трение и износ, а за счет этого способствовать увеличению ресурса узла и его энергоэффективности. Однако это не автоматический результат самого факта нанесения слоя: свойства зависят от конкретного сочетания деталей и условий эксплуатации.

Для трансмиссии важно оценивать контактную пару целиком. Один и тот же материал покрытия может вести себя по-разному на разных основах и при разных режимах. Имеют значение материал детали и контртела, нагрузка, скорость, температура, тип движения, влага и пыль. Для повторяющихся микроотносительных перемещений отдельно оценивают риск фреттинг-износа.

Твердые смазки и покрытия применяют в широком диапазоне условий: в материалах по теме приводится диапазон температур от криогенных до примерно 700 °C, а контактные давления описываются как значения от мегапаскалей (МПа) до гигапаскалей (ГПа). Это не означает, что конкретное покрытие подходит для всего диапазона. Диапазоны относятся к твердым смазочным материалам в целом, поэтому их нельзя переносить на выбранный продукт без проверки его характеристик.

Для тяжелой техники важен баланс свойств. Низкое трение само по себе не доказывает, что слой выдержит длительную работу: нужны достаточная адгезия к основе, когезия внутри покрытия, совместимость с контртелом и устойчивость к рабочей среде. Если хотя бы один из этих параметров не соответствует узлу, слой может растрескаться, потерять сцепление или ускорить износ контактной поверхности.

Как выбрать покрытие для снижения трения трансмиссионных узлов

Подбор начинают не с названия материала, а с условий контакта.

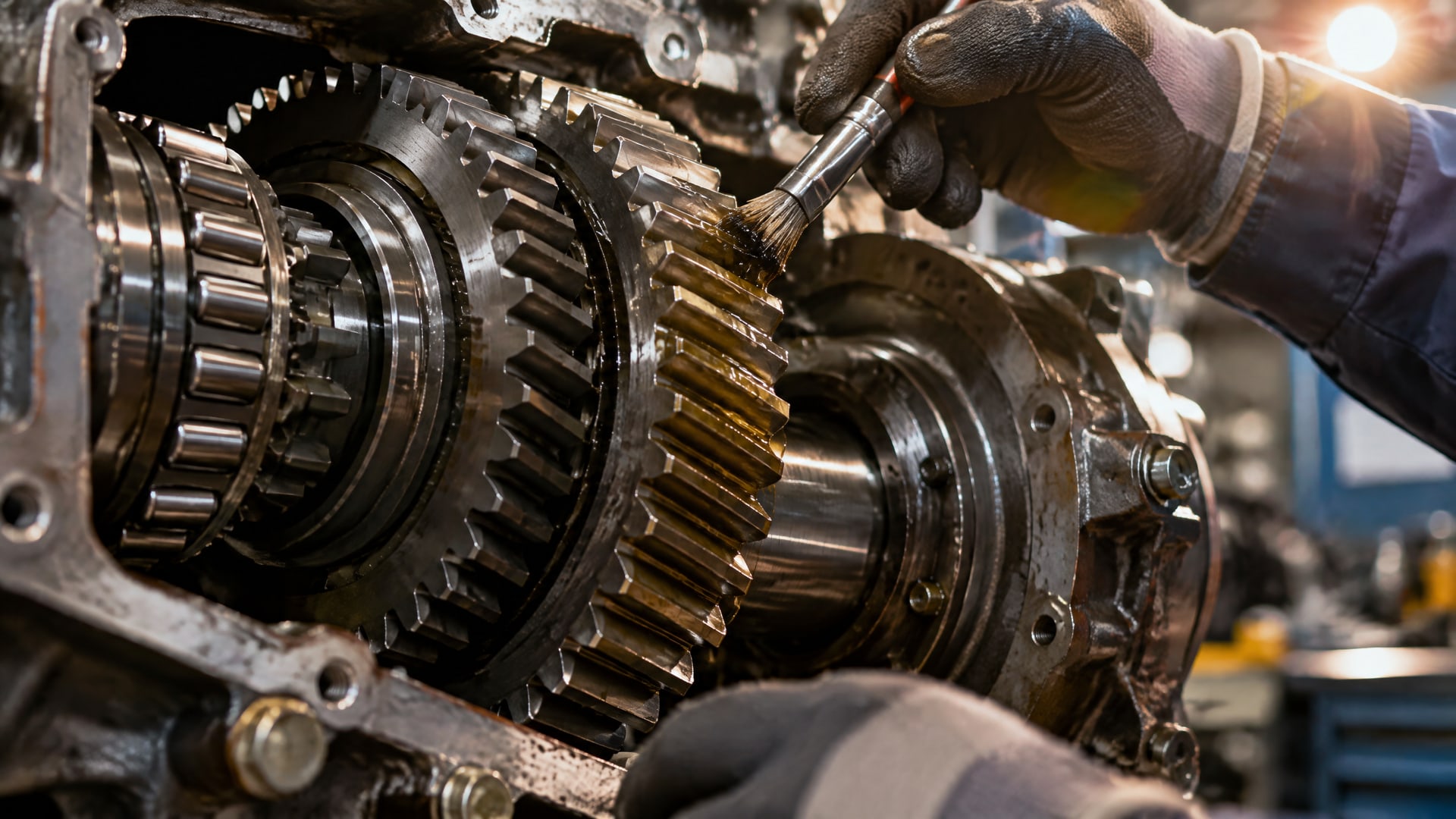

Для шестерен, подшипников и других деталей трансмиссии различаются геометрия, характер движения и распределение нагрузки. Поэтому универсального решения для всех элементов нет. Требования к покрытию определяют по конкретной паре трения, а затем сопоставляют с методом нанесения и доступными данными испытаний.

Параметры, которые нужно проверить

• Материал основы и контртела: покрытие должно быть совместимо с обеими поверхностями.

• Нагрузка, скорость и тип движения, включая повторяющиеся микроотносительные перемещения.

• Температура и рабочая среда, в том числе наличие влаги и пыли.

• Адгезия покрытия к подложке и когезия самого слоя.

• Толщина покрытия, ее допуск и пригодность слоя для геометрии детали.

• Метод нанесения, поскольку он влияет на качество покрытия и его трибологические свойства.

Низкий коэффициент трения в паспорте стоит рассматривать как один из параметров, а не как окончательный критерий выбора. Важны также износостойкость, устойчивость к рабочей среде и долговечность слоя в реальном контакте. Для одних задач может иметь значение стойкость к фреттинг-износу, для других - сопротивление адгезионному или абразивному износу.

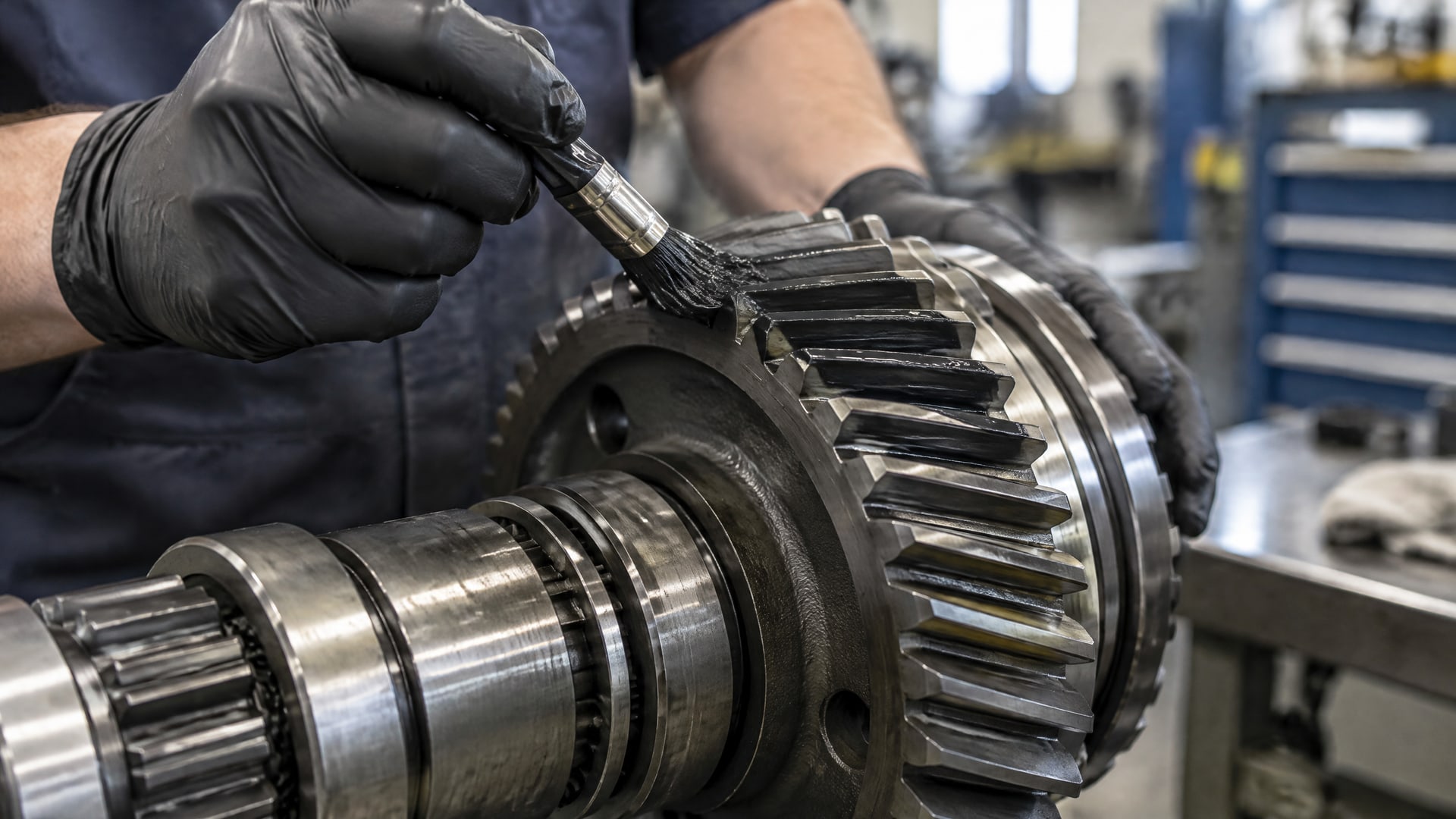

Покрытия поршней износостойкие подбирают с учетом условий работы конкретной детали, а не только общего назначения слоя. Такой же принцип применим к деталям трансмиссии: покрытие для шестерни нельзя автоматически переносить на подшипник или шлицевое соединение. Если рассматриваются специальные покрытия для ходовой части, подбор также следует вести по материалам и режиму работы конкретной контактной пары, а не по аналогии с трансмиссией.

Методы нанесения и контроль толщины покрытия

Метод нанесения влияет на качество слоя и его поведение в паре трения.

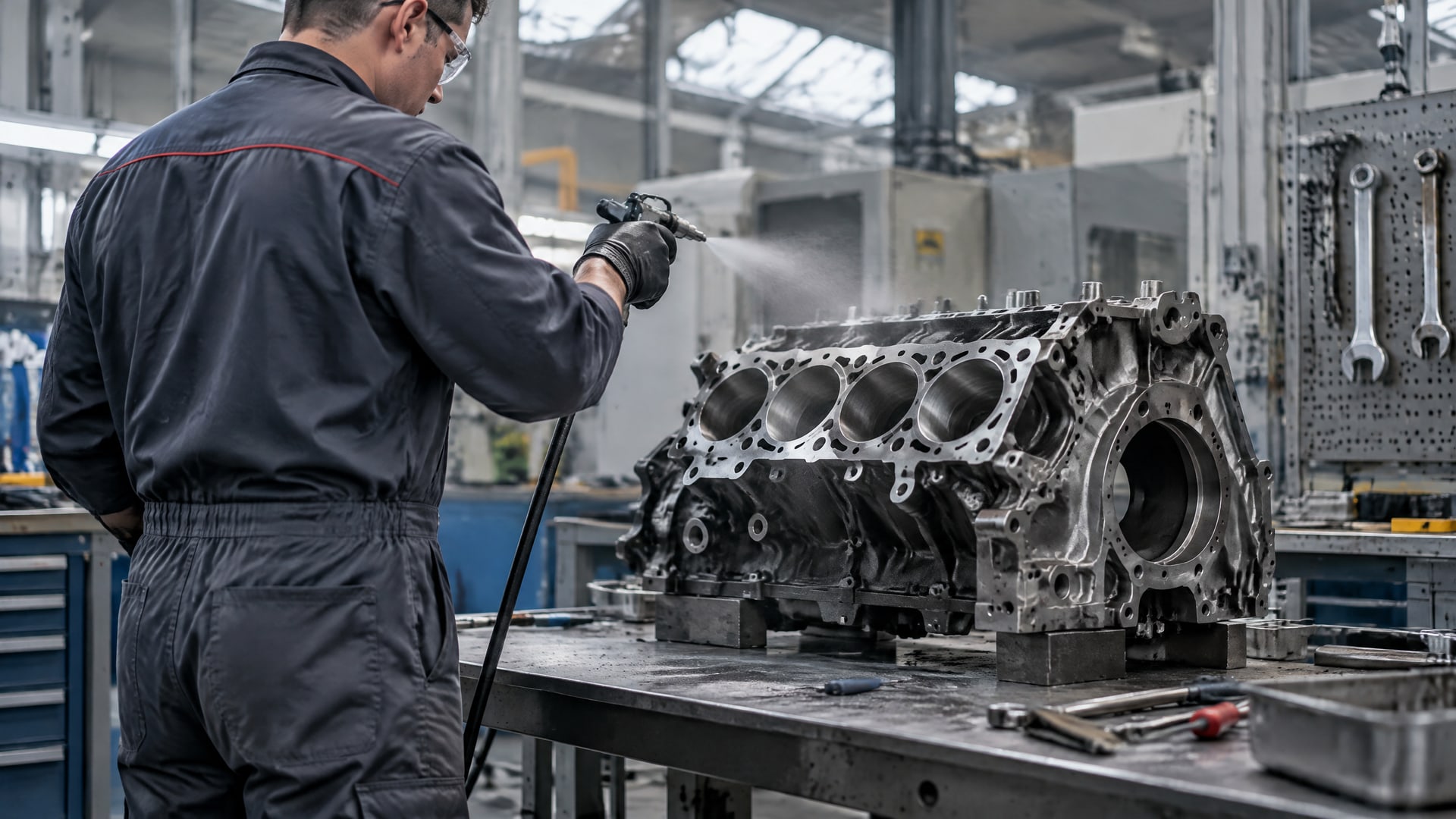

В технических материалах рассматривают, в частности, распылительное и погружное нанесение, электрофоретическое осаждение и методы PVD. Выбор зависит от типа детали, ее геометрии, требуемой толщины и условий эксплуатации. Сравнивать варианты имеет смысл только при понимании, каким способом получено покрытие и какие свойства проверяли.

Толщина и ее допуск имеют практическое значение: для разных покрытий и деталей рабочие значения различаются. Слишком общих сведений в паспорте может быть недостаточно, чтобы оценить пригодность слоя для конкретной геометрии. Поэтому перед закупкой техническому специалисту стоит запросить параметры нанесения и испытаний, а снабженцу - сверить их со спецификацией узла и требованиями предприятия.

Проверка должна соответствовать свойству, которое нужно подтвердить:

Задача проверки	Метод или стандарт	Что оценивают
Испытание тонких твердых покрытий	ISO 18535:2016, pin-on-disc	Трибологические свойства в испытании на трение и износ
Оценка многослойного твердого покрытия	ISO 21874:2019	Состав, микроструктуру, толщину, твердость и трибологические свойства
Проверка стойкости к царапанию	ISO 1518-1:2019	Сопротивление царапанию при заданной или возрастающей нагрузке

Эти стандарты решают разные задачи, поэтому один протокол не заменяет все остальные. Если испытание проведено не на той контактной паре или не в подходящем режиме, его результат не гарантирует такой же работы покрытия в трансмиссии. Для керамических покрытий также существуют отдельные методы, включая ISO 20502 и ISO 26424; применимость зависит от материала и задачи испытания.

Почему лабораторных показателей недостаточно

Поведение покрытия - системное свойство.

На него влияют материал слоя, деталь-основа, контртело и условия эксплуатации. Поэтому данные испытаний помогают сравнить варианты, но сами по себе не доказывают, что покрытие обеспечит ожидаемый ресурс на конкретной машине. При переносе результата важно сопоставить лабораторный режим с нагрузкой, скоростью, температурой и средой в узле.

Перед внедрением запросите протоколы испытаний по подходящим методам, а не только заявление о низком трении. Проверьте, указаны ли в документации толщина слоя и допуск, метод нанесения, материалы основы и контртела. Если предполагается работа при высоких локальных давлениях или повторяющихся микроотносительных перемещениях, особенно важно подтвердить стойкость к соответствующему виду износа.

Покрытие также не следует считать полной заменой смазки. Твердые смазки и покрытия могут применяться при ограниченной или отсутствующей жидкой смазке, но это не отменяет трибологического расчета и проверки совместимости. Решение принимают для узла в целом, а не по отдельному свойству поверхности.

При оценке вариантов полезно сравнивать не только первоначальные характеристики, но и ожидаемый расход ресурса узла, сложность нанесения и доступность контроля качества. Для закупщика важны полнота технической документации и соответствие покрытия спецификации детали. Для инженера - подтверждение работы на нужной контактной паре и в условиях, близких к эксплуатационным.

Где уместны антифрикционные покрытия двигателя

Антифрикционные покрытия двигателя и покрытия трансмиссии решают задачи в разных узлах.

При выборе важно не смешивать требования к деталям двигателя с требованиями к шестерням, подшипникам или другим элементам трансмиссии. В каждом случае покрытие подбирают по условиям контакта, материалам деталей и ожидаемому виду износа.

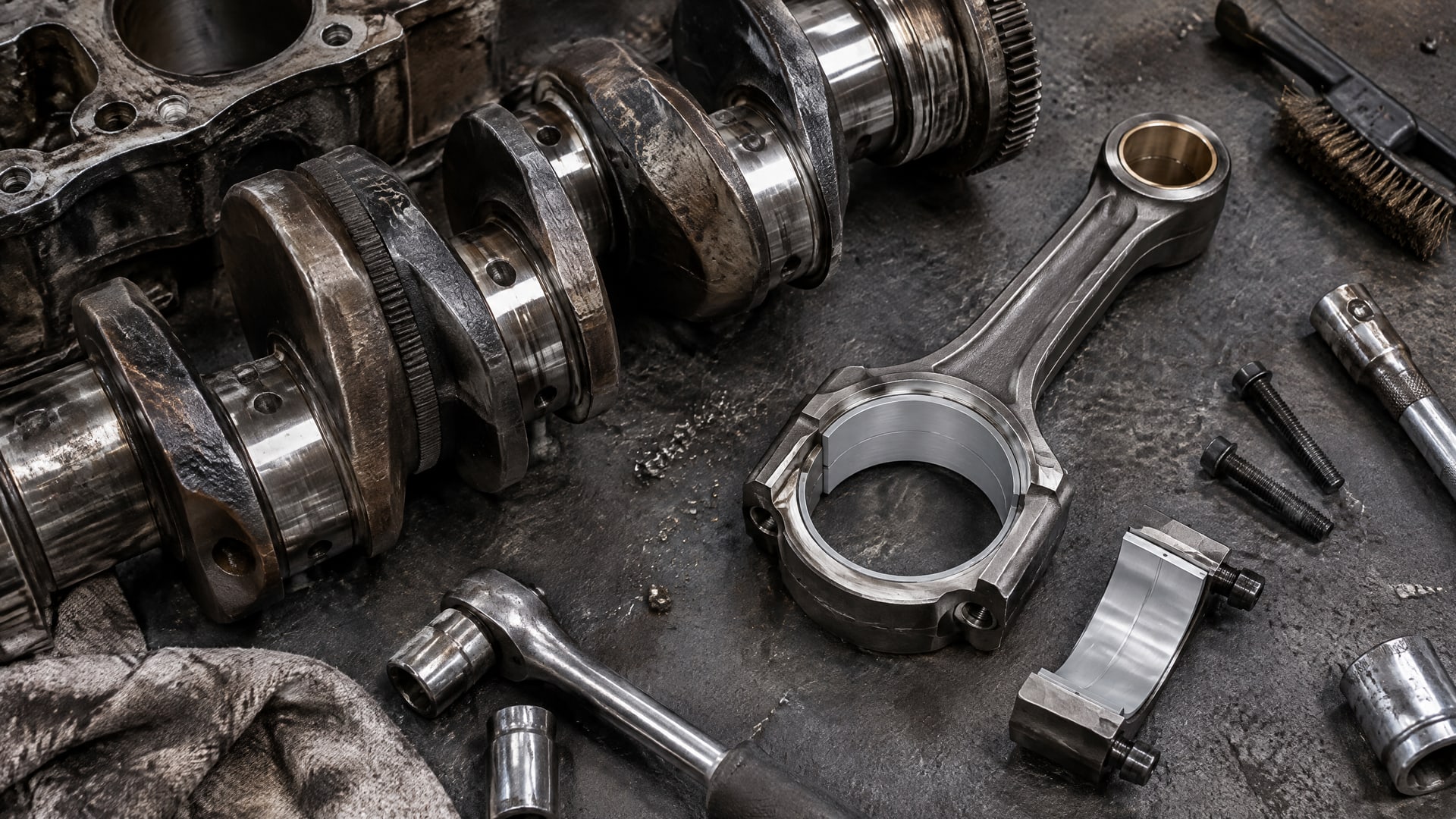

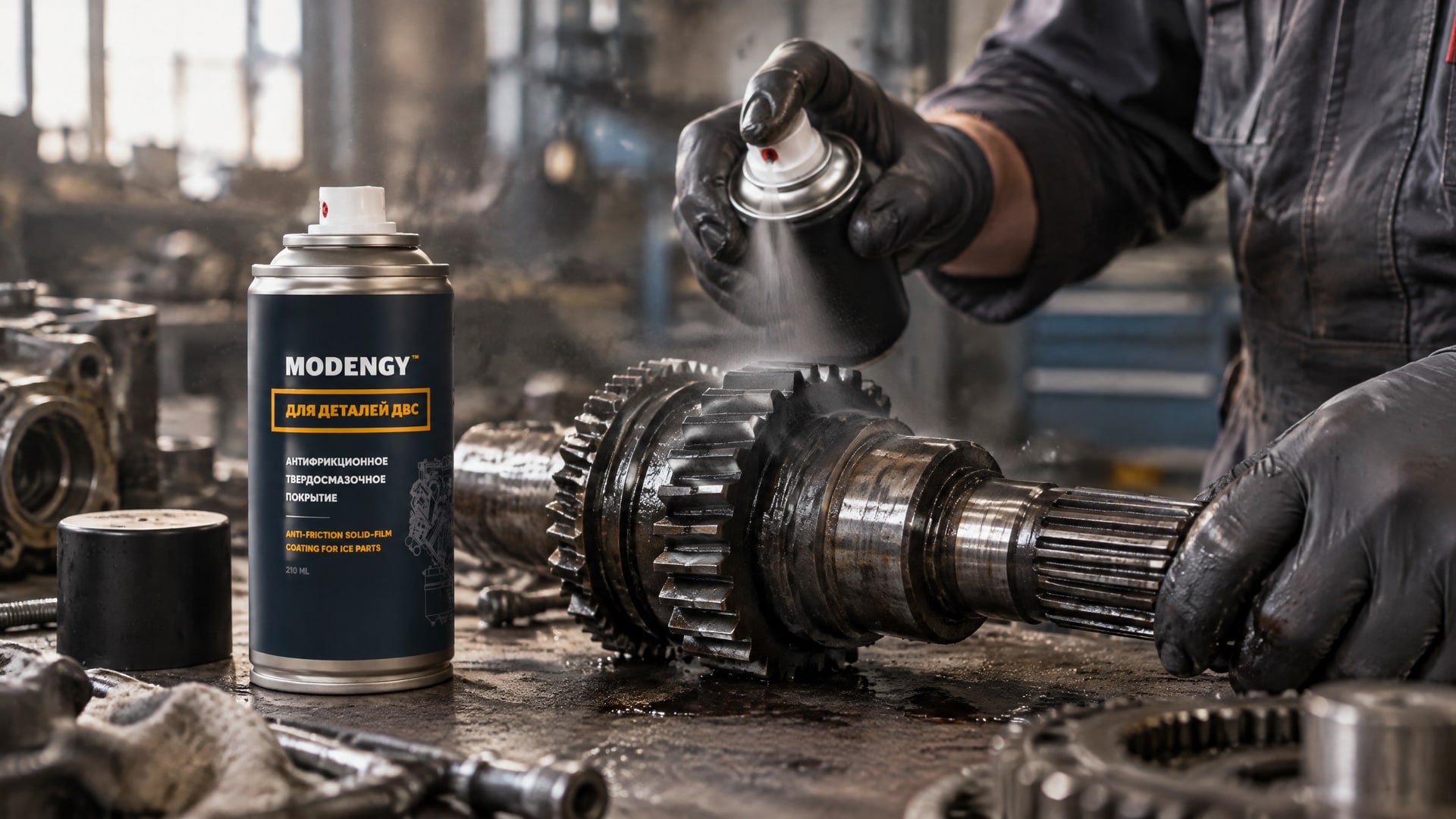

Для деталей двигателя отдельные сложности связаны с холодным пуском, трением и риском задиров или закусывания. В таких условиях учитывают поведение покрытия именно на деталях двигателя; переносить это решение на трансмиссию без проверки нельзя. Для этой задачи применяют антифрикционное твердосмазочное покрытие MODENGY Для деталей ДВС, предназначенное для снижения трения и износа, а также предотвращения задиров и закусываний в деталях двигателя.

Это отдельное направление применения, а не универсальная рекомендация для всей машины. Перед выбором нужно соотнести назначение покрытия с конкретной деталью и проверить требования к нанесению. Если задача касается трансмиссионного узла, решение следует оценивать по его собственной контактной паре и подтверждать релевантными испытаниями.

Часто задаваемые вопросы

Можно ли одно покрытие применять для шестерен, подшипников и шлицев?

Не следует считать одно покрытие универсальным для этих деталей. У них различаются геометрия, контактная пара и режим работы, а характеристики покрытия зависят от нагрузки, скорости, материала основы и контртела. Выбор нужно подтверждать испытаниями, подходящими для конкретного узла, и проверять совместимость материалов.

Заменяет ли твердосмазочное покрытие смазку в трансмиссии?

Нет, наличие покрытия само по себе не отменяет необходимости правильного трибологического расчета. Твердые смазки и покрытия могут работать при ограниченной или отсутствующей жидкой смазке, но решение зависит от узла и режима эксплуатации. Совместимость покрытия с деталями и рабочей средой необходимо проверять отдельно.

Достаточно ли низкого коэффициента трения, чтобы выбрать покрытие?

Нет. Помимо коэффициента трения оценивают износостойкость, адгезию к основе, когезию слоя и совместимость с контртелом и рабочей средой. Важна и долговечность покрытия в реальной контактной паре. Поэтому паспортное значение нужно рассматривать вместе с протоколами испытаний и условиями их проведения.

Какие стандарты применяют для испытаний покрытий?

Метод зависит от задачи. ISO 18535:2016 используют для испытаний тонких твердых покрытий методом pin-on-disc, ISO 21874:2019 рассматривает оценку многослойных твердых покрытий, а ISO 1518-1:2019 задает испытание на царапание. Эти методы проверяют разные свойства и не заменяют друг друга.

Заключение

Специальные покрытия могут снизить трение и износ в трансмиссионных узлах тяжелой техники, но эффект определяется всей контактной парой, условиями эксплуатации, методом нанесения и качеством слоя. Антифрикционные покрытия двигателя нельзя автоматически переносить на трансмиссию: для каждого узла нужны отдельный подбор и подтверждение испытаниями.

Следующий шаг - описать режим работы детали, материалы основы и контртела, нагрузку, скорость, температуру и рабочую среду. Затем запросить данные о толщине и методе нанесения покрытия, а также протоколы испытаний по подходящим стандартам и сверить их со спецификацией узла.
