Антифрикционные покрытия при контактных напряжениях до 1370 МПа

Твердосмазочные антифрикционные покрытия могут работать при контактных давлениях, превышающих 1370 МПа: в профильных материалах для ряда таких решений указан диапазон до 2500-3000 МПа. Это не означает, что любое покрытие выдержит такую нагрузку. Пригодность зависит от конкретного состава, температуры и характера движения в паре трения.

Статья поможет инженерам, техническим специалистам и снабженцам оценить, когда твердая смазка уместна вместо жидкой, чем высоконагруженные покрытия отличаются от полимерных и на какие испытания обратить внимание. Отдельно разберем, почему одного значения коэффициента трения недостаточно для выбора.

Выдерживают ли антифрикционные покрытия давление 1370 МПа

Короткий ответ: некоторые твердосмазочные покрытия рассчитаны на контактные давления выше 1370 МПа.

Для ряда решений в источниках указана работоспособность до 2500-3000 МПа. Поэтому 1370 МПа находится в пределах описанного диапазона, однако переносить эту оценку на любое антифрикционное покрытие нельзя.

Важно различать контактное давление и общую нагрузку на деталь. Общая нагрузка показывает силу, действующую на узел, а контактное давление относится к локальной зоне соприкосновения поверхностей. При выборе покрытия нужно сверяться именно с допустимым давлением в МПа: одна и та же нагрузка может создавать разные условия в зависимости от геометрии и площади контакта.

Еще один показатель, который приводят для твердосмазочных покрытий на основе слоистых твердых смазок, - коэффициент трения до 0,03 при сухом трении. В источниках отмечена возможность работы таких покрытий при давлениях, сопоставимых с пределом текучести материала детали. Но это не универсальная характеристика для всех составов: значение нужно оценивать вместе с режимом работы и остальными параметрами узла.

Таким образом, формулировка «покрытие выдерживает 1370 МПа» имеет смысл только для конкретного решения и подтвержденных условий испытания. В техническом задании полезно указывать не просто высокую нагрузку, а требуемое контактное давление, температуру и характер движения. Так инженер сможет сопоставить режим с данными по покрытию, а закупщик - запросить документы именно на подходящее исполнение.

Почему при высоких давлениях выбирают твердосмазочные покрытия

В высоконагруженном контакте жидкая смазка может выдавливаться из рабочей зоны.

Когда пленка не удерживается между поверхностями, привычная смазка высокие давления может не обеспечить нужный режим трения. Поэтому для узлов с экстремальными контактными напряжениями рассматривают твердую смазку, нанесенную на поверхность в виде покрытия.

Твердосмазочные покрытия применяют в том числе для работы при сухом трении и без периодического подвода жидкой смазки. Это делает их актуальными для условий, где смазочная пленка не сохраняется в зоне контакта. При этом наличие покрытия само по себе не гарантирует необходимый ресурс: нужно учитывать материал пары, температуру и движение.

У покрытий на основе слоистых твердых смазок коэффициент трения может составлять до 0,03. Однако низкое трение не равно высокой несущей способности. Для оценки пригодности при контактном давлении до 1370 МПа следует отдельно выяснить допустимое давление и проверить, соответствует ли испытательный режим реальным условиям узла.

Отсюда следует практическое правило: твердосмазочное покрытие выбирают не по одному значению коэффициента трения. Сначала определяют, удерживается ли жидкая пленка в контакте. Затем сопоставляют контактное давление, температуру и характер движения с параметрами конкретного покрытия. Такой порядок помогает избежать ситуации, когда материал подходит по трению, но не подтвержден для требуемого давления.

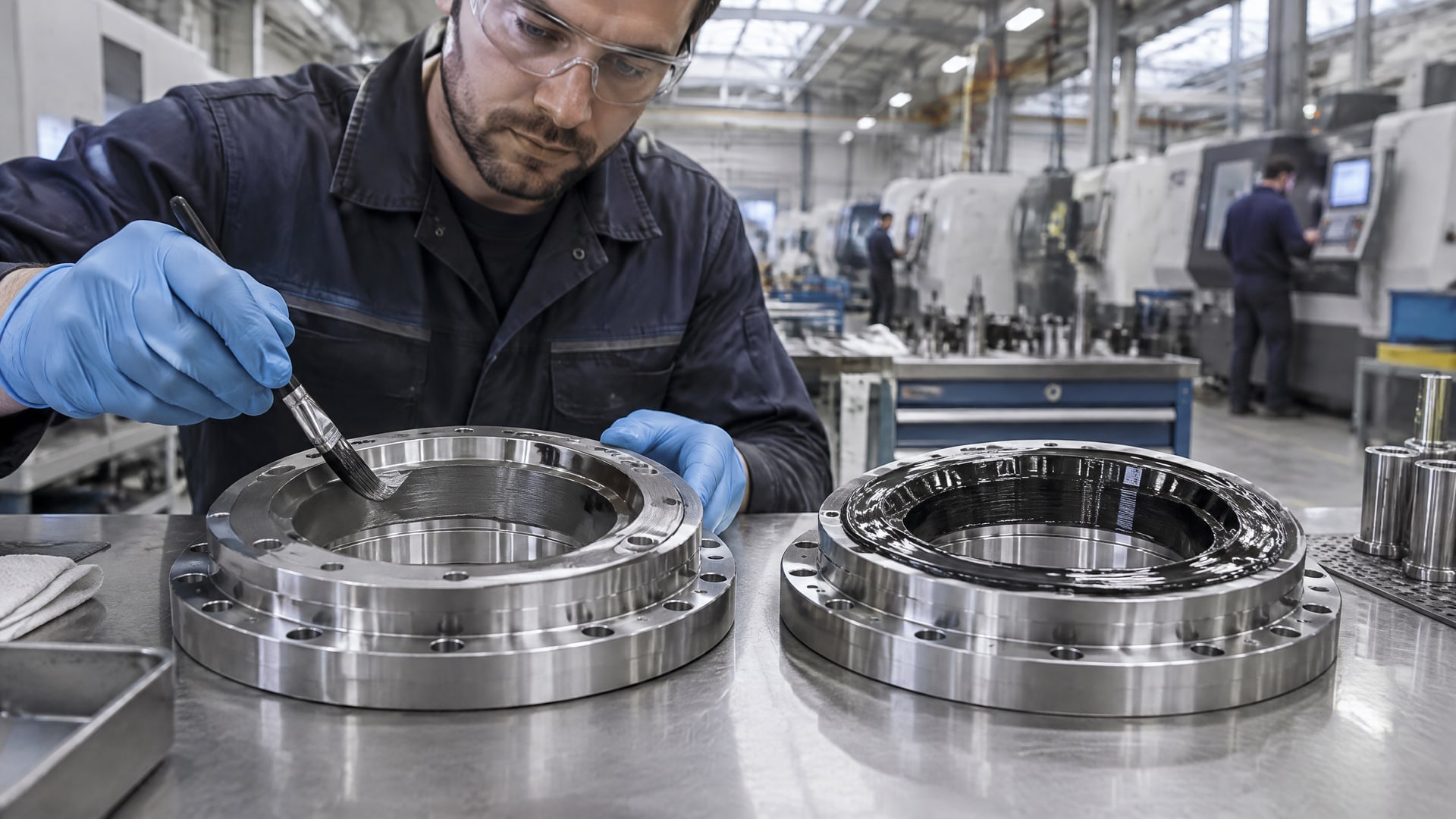

Твердосмазочное и полимерное антифрикционное покрытие: в чем разница

Термины «антифрикционное покрытие» и «твердосмазочное покрытие» не обозначают один и тот же класс материалов.

Для полимерных антифрикционных решений в профильных обзорах встречаются значения предельного давления до 100 МПа. Для ряда твердосмазочных покрытий указывают диапазон до 2500-3000 МПа. Это разные уровни нагрузочной способности, и подменять один класс другим при выборе нельзя.

Тип решения	Указанный в источниках уровень давления	Что учитывать
Полимерные антифрикционные материалы	До 100 МПа в примерах из обзоров	Не переносить этот показатель на все материалы класса
Твердосмазочные покрытия	До 2500-3000 МПа для ряда решений	Проверить параметры конкретного покрытия и условия работы

Таблица показывает примеры значений, а не универсальные пределы для каждого продукта. Если проектируемый узел работает при контактном давлении 1370 МПа, данных о полимерных решениях с уровнем до 100 МПа недостаточно, чтобы считать их подходящими. Для такой задачи нужны сведения о конкретном твердосмазочном составе и его работоспособности в заданном режиме.

Также важно не смешивать контактное давление с общей нагрузкой и не делать вывод о применимости только по названию материала. В источниках среди составов для высоких контактных давлений упоминаются покрытия на основе дисульфида молибдена, графита и ПТФЭ в различных комбинациях. Но наличие одного из этих компонентов не заменяет проверку допустимого давления, температуры и характера движения.

Как проверить пригодность покрытия для узла

Подбор начинают с трех параметров: контактного давления, температуры и характера движения пары трения.

Эти условия определяют, сможет ли покрытие работать в конкретном узле. Для оценки давления запрашивают значение в МПа, а не только информацию об общей нагрузке на деталь.

Следующий шаг - сопоставить заявленные характеристики покрытия с рабочим режимом. Если узел может работать без жидкой смазки или с ограниченным ее подводом, нужно уточнить, рассчитано ли покрытие на сухое трение. Для высоких давлений также важны данные о поведении покрытия при нагрузке, а не только показатель коэффициента трения.

В источниках упомянуты стандарты, связанные с испытаниями покрытий:

• ISO 20502:2016 и ASTM C1624-22 - стандарты, упомянутые в контексте оценки износостойких и трибологических покрытий.

• ISO 18535:2016 - стандарт, рассматриваемый для испытаний тонких твердых покрытий по схеме pin-on-disc.

Ссылка на стандарт сама по себе не подтверждает, что конкретное покрытие подходит для давления 1370 МПа. Важно выяснить, какие именно испытания проводили и насколько их условия соответствуют реальной паре трения. При сравнении вариантов полезно фиксировать давление, температуру, движение и наличие или отсутствие подачи жидкой смазки: тогда результаты можно соотнести с задачей узла, а не только с лабораторным показателем.

Антифрикционные покрытия MODENGY для нагруженных узлов

Для подбора недостаточно найти материал с высокой заявленной нагрузочной способностью: нужно учитывать устройство узла и внешнюю среду.

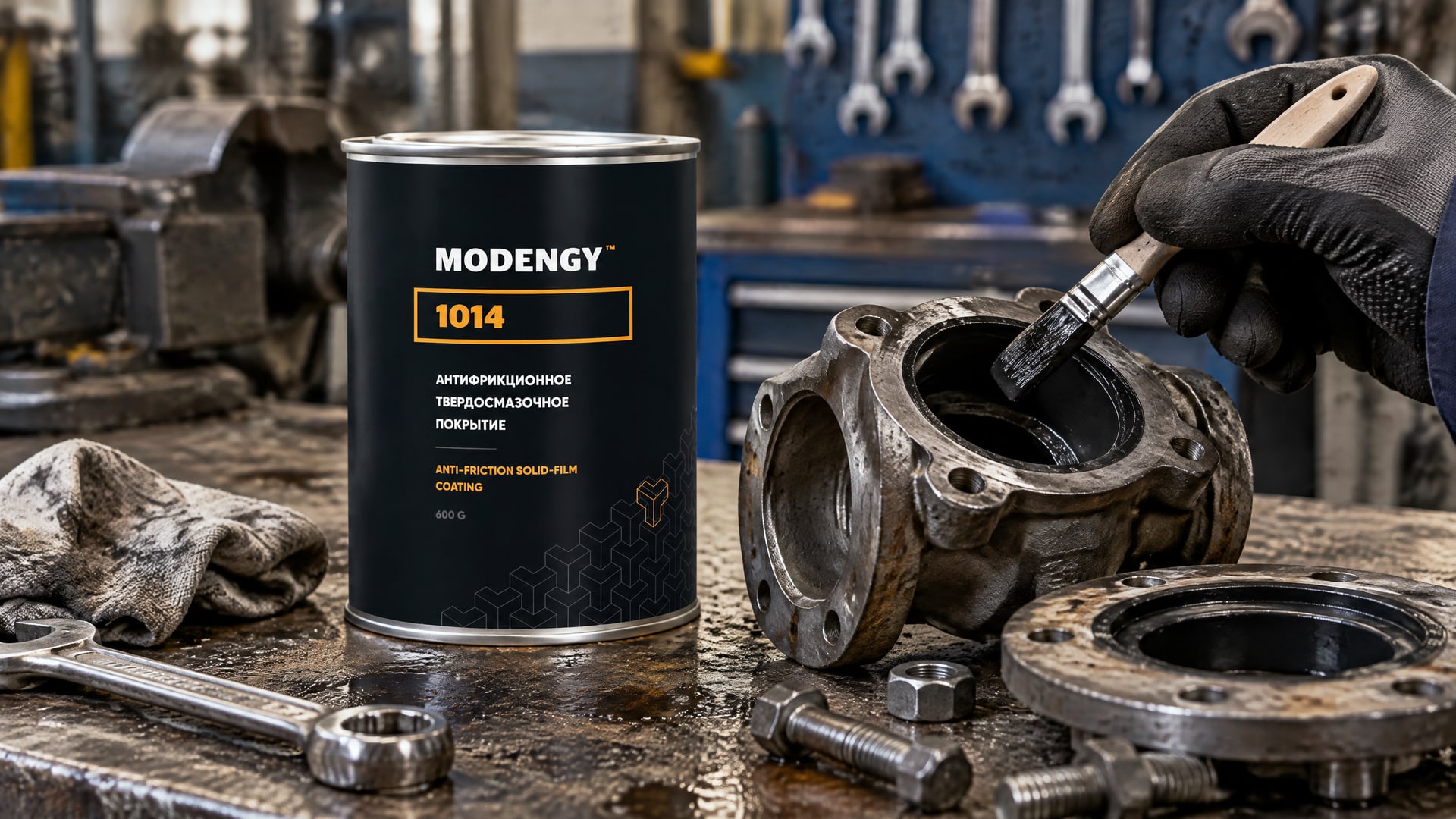

В трубопроводной арматуре, работающей в агрессивных средах, вымывание смазочного материала и риск коррозии осложняют работу контактных поверхностей. При пуске или перемещении деталей покрытие должно решать задачу снижения трения и защиты поверхности, а его применимость проверяют отдельно по давлению, температуре и характеру движения. В таких условиях применяют MODENGY 1014 на основе ПТФЭ и дисульфида молибдена: оно обеспечивает снижение трения и защиту от коррозии.

При этом информацию о конкретном составе нельзя автоматически переносить на все узлы и режимы. Для трубопроводной арматуры и других нагруженных контактов инженер сверяет рабочие условия с данными по выбранному покрытию. Если речь идет о контактном давлении до 1370 МПа, в первую очередь нужны подтверждения для соответствующего режима, а не только общее указание на принадлежность к твердосмазочным материалам.

В линейке антифрикционных покрытий MODENGY представлены решения для узлов, работающих под высокими контактными напряжениями. Подбирать покрытие следует по сочетанию параметров конкретного узла: допустимому давлению, температуре, характеру движения и условиям смазывания. Такой подход позволяет сравнивать варианты по технической пригодности, а не по общему обозначению «антифрикционное покрытие».

Часто задаваемые вопросы

Может ли антифрикционное покрытие выдерживать давление 1370 МПа?

Для ряда твердосмазочных покрытий в источниках указана работоспособность до 2500-3000 МПа, поэтому 1370 МПа входит в этот диапазон. Но это не означает, что любой состав выдержит такую нагрузку. Нужно проверить характеристики конкретного покрытия и соответствие условий испытания реальному режиму узла.

Чем твердосмазочное покрытие отличается от полимерного?

Это разные классы материалов с различающейся нагрузочной способностью. В обзорах для полимерных антифрикционных решений приводятся примеры с давлением до 100 МПа, тогда как для ряда твердосмазочных покрытий указывают до 2500-3000 МПа. Значения относятся к примерам из источников, поэтому их нельзя считать универсальными пределами всех материалов класса.

Какие параметры проверять при выборе покрытия для высоких контактных давлений?

В первую очередь сопоставляют контактное давление в МПа, температуру и характер движения пары трения. Затем уточняют, рассчитано ли покрытие на сухое трение и какие испытания подтверждают его свойства. Коэффициент трения важен, но отдельно от давления и режима работы он не показывает пригодность материала.

Какие стандарты упоминаются для испытаний покрытий?

В источниках приведены ISO 20502:2016 и ASTM C1624-22 как стандарты, связанные с оценкой износостойких и трибологических покрытий. Для испытаний тонких твердых покрытий по схеме pin-on-disc упоминается ISO 18535:2016. При выборе важно выяснить, какие условия и показатели проверяли по конкретной методике.

Заключение

Некоторые твердосмазочные антифрикционные покрытия способны работать при контактных давлениях выше 1370 МПа: для ряда решений указывают диапазон до 2500-3000 МПа. Однако ни это значение, ни коэффициент трения до 0,03 нельзя считать универсальной характеристикой всех покрытий. Результат зависит от состава и сочетания давления, температуры и движения в узле.

Следующий шаг для инженера - определить контактное давление в МПа и описать режим работы пары трения. Затем нужно сопоставить эти условия с данными испытаний конкретного покрытия и проверить, соответствует ли методика реальной задаче.
