Масленка (пресс-масленка, тавотница) - это простой, но критичный элемент системы смазки, который подает масло или пластичную смазку прямо к узлам трения, минуя сложные трубопроводы. Когда смазка в узле истощается, закупщик или техслужба должны быстро заправить масленку подходящим инструментом. Выбор здесь часто кажется очевидным (обычный шприц), однако на практике многие упускают ключевые параметры: совместимость со штоковым или рычажным механизмом, способность работать с вязкими консистентными смазками, доступность узла и состояние засорившихся каналов. Статья разбирает, какие инструменты реально применяют в промышленности, как не ошибиться с выбором и на что обратить внимание при закупке.
Масленка представляет собой малогабаритный узел, подающий контролируемую порцию смазочного материала к местам трения.
Конструктивно это простой обратный клапан: корпус из латуни, оцинкованной стали или нержавеющей стали содержит шарик и пружину. Когда смазка поступает под давлением (от нажима шприца), шарик отжимается, и материал проходит в канал. После нажима пружина возвращает шарик на место, и клапан перекрывает обратный поток.
Такая конструкция позволяет масленке работать с двумя типами смазочных материалов: с густыми смазочными маслами и с пластичными консистентными смазками. Материал корпуса влияет на условия использования: латунь практична в большинстве случаев, оцинкованная сталь хороша при повышенной влажности, нержавеющая сталь требуется в среде, где возможна коррозия или контакт с водой и санитарными жидкостями.
Масленку устанавливают либо прямо в корпус, либо под углом (угловая тавотница). От этого зависит удобство подхода к ней инструментом и выбор приспособления для заправки.

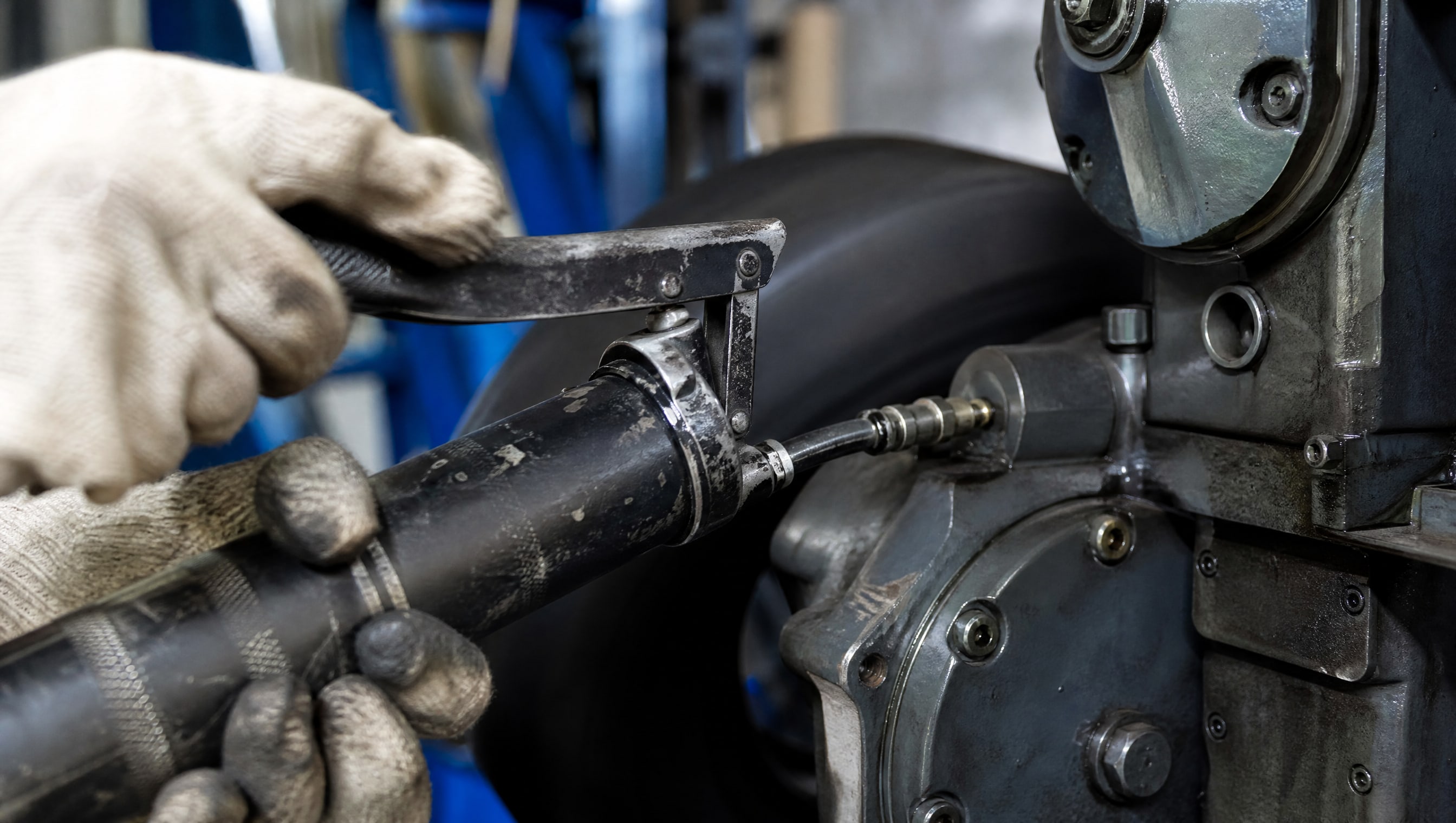

Главный инструмент для заправки масленок - это смазочный шприц. В промышленности встречаются два основных типа: штоковый и рычажный. Штоковый шприц работает нажимом на поршень (спусковой механизм), рычажный - сдавливанием рукоятки. Оба типа обеспечивают подачу достаточного давления для того, чтобы преодолеть пружину клапана и протолкнуть смазку через канал.
Совместимость здесь ключевая: если на оборудовании установлены шпильки для штокового шприца, рычажный не подойдет, и наоборот. При закупке инструмента нужно сверяться с технической документацией узла или со спецификацией поставщика масленок.
Шприц должен быть рассчитан на работу с вязкостью того материала, который планируется использовать. Для жидких масел (вязкость 32-46 мм²/с) подойдет стандартный шприц, но для пластичных смазок (NLGI 2-3) нужен инструмент с более мощным механизмом подачи.
Когда масленка забита старой, застывшей смазкой, обычный шприц часто не помогает: клапан заклинивает, и свежий материал не проходит. Здесь выручают специальные приспособления для очистки и заправки. Они выглядят как насадка с иголкой или пробойником внутри, которая одновременно очищает засоренный канал, удаляя затвердевшую смазку, и помогает ввести новый материал в труднодоступные места.
Такие приспособления часто производят с возможностью работать как с прямыми, так и с угловыми масленками. Это значит, что одна насадка пригодится для обслуживания разных типов узлов на одном производстве.
На предприятиях с большим количеством точек смазки ручной шприц становится узким местом: нужно много времени на обслуживание, легко переполнить или недодать смазку, сложно вести учет. В таких случаях закупщики переходят на ручные нагнетатели смазки или раздаточные пистолеты. Эти инструменты рассчитаны на работу с более вязкими и густыми составами, чем жидкие масла, и позволяют подавать смазку с контролируемым давлением сразу в несколько масленок по схеме.
Выбор между ручным шприцем и нагнетателем зависит от масштаба: если на линии или в цехе 3-5 точек смазки, шприца хватит; если 20-30, имеет смысл рассмотреть нагнетатель, особенно если требуется гарантированный расход и своевременность.
Инструмент должен быть рассчитан на вязкость и консистенцию того материала, который будет использоваться. Если это жидкое машинное масло, подойдет стандартный шприц средней мощности. Если пластичная смазка NLGI 2 или выше, нужен инструмент с более мощным приводом или нагнетатель. Попытка пробить пластичную смазку слабым шприцем приведет к тому, что материал не пройдет, а оператор потратит силы впустую.
Также важно помнить, что для пищевых производств, где требуется контакт со смазкой или ее попадание в пищевую среду, используют смазки с допуском NSF H1. Инструмент при этом остается тем же (шприц или приспособление), но смазка внутри имеет особый состав, безопасный для пищевого оборудования.
Если узел никогда не обслуживался или давно не чистился, канал масленки может быть забит. В этом случае шприцем не поможешь - нужно предварительно очистить приспособлением с пробойником. После очистки смазка пройдет свободно.
Для профилактики удобно иметь в арсенале оба инструмента: обычный шприц для плановой заправки и приспособление для очистки, чтобы время от времени восстанавливать проходимость. На объектах с регулярным графиком смазки это экономит время и предотвращает отказ узлов.
Если масленка расположена в легкодоступном месте (на боку механизма, под открытым люком), подойдет стандартный штоковый или рычажный шприц. Но если узел спрятан под кожухом, в углу конструкции или в углу рамы, нужно проверить, сможет ли инструмент туда попасть. Угловые масленки часто устанавливают именно для доступа в такие места.
Для угловых или труднодоступных масленок полезны насадки и приспособления, которые позволяют работать без полного демонтажа оборудования. Это экономит время простоя и снижает риск повреждения соседних узлов при разборке.
Перед закупкой инструмента нужно провести инвентаризацию масленок на объекте: какие типы установлены (прямые, угловые), какой материал смазки используется, как часто требуется заправка.
На основе этого составляется спецификация.
Для оборудования пищевой промышленности, работающего с машинным маслом через масленку и требующего контакта смазки с пищевой средой, применяют масла с пищевым допуском NSF H1 - они имеют особый состав и цену, но дают гарантию безопасности. Инструмент при этом может быть обычным, но важно убедиться, что он совместим с вязкостью выбранного масла. Для таких случаев на промышленных участках часто выбирают термостойкое масло EFELE SO-881, которое выдерживает циклические нагревы и при этом безопасно для пищевого оборудования.
Также полезно отметить, что для узлов с пищевым допуском иногда применяют пластичные смазки (например, при заправке подшипников через масленку, если конструкция это позволяет). В таких случаях инструмент должен быть рассчитан на работу с NLGI 2-3, иначе смазка не пройдет через клапан.
Если оборудование работает при высоких температурах или в среде с химическими парами, материал корпуса масленки (латунь, сталь, нержавейка) влияет на долговечность. Инструмент, в свою очередь, должен быть совместим с интенсивностью работы: регулярные заправки в жаркую смену требуют более надежного механизма, чем редкие профилактические заправки.
Для заправки через масленку машинного масла (вязкость 32-46 мм²/с) выбирают стандартный размер корпуса: обычно это типоразмеры M10 или M12 (по резьбе крепления).
Инструмент - штоковый или рычажный шприц средней мощности, рабочий диапазон давления 5-15 МПа.
Если смазка - пластичная консистентная (NLGI 2), то требования к инструменту выше. Во-первых, нужен шприц с более мощным приводом или нагнетатель, так как пластичная смазка создает большее сопротивление. Во-вторых, объем одной порции может отличаться: для масла 2-3 мл за нажим, для пластичной смазки 1-2 мл. В-третьих, приспособления для очистки становятся еще полезнее, так как пластичная смазка при высыхании образует «пробку» в канале.
На практике в цехах закупают сразу несколько инструментов: один шприц для маслосмазываемых узлов (масло), один для пластичных смазок (шприц с более мощным приводом или небольших нагнетателей) и одно приспособление для очистки. Это стоит дешевле, чем простой из-за несовместимости или отказа узлов.
Для оборудования, где требуется высокая химическая и термическая стойкость смазки (например, при смазке подшипников в среде с парами щелочных или кислотных реагентов), используют специальные смазки. Например, для таких условий подходит EFELE SG-394 - она рассчитана на термоциклирование и контакт с агрессивными средами, что важно при работе в пищевых цехах с санитарной обработкой. Инструмент для ее заправки остается тем же (шприц), но предварительно проверяют совместимость вязкости с механизмом подачи.
Тавотница (пресс-масленка, масленка) - это клапанный узел для подачи смазки к трению. Конструктивно содержит корпус, шарик и пружину. Работает с маслами и пластичными смазками. Термины «масленка» и «тавотница» - синонимы, обозначают один элемент. Заправляют ее шприцем или приспособлением, создавая давление, чтобы преодолеть пружину клапана и протолкнуть смазку в канал.
Нужно вставить насадку шприца в шпильку масленки (совместимость типа: штоковый к штоковой, рычажный к рычажной), проверить, что смазка в шприце нужного состава и вязкости. Затем нажать на спусковой механизм или сдавить рукоятку с усилием 20-40 Н, пока смазка не начнет поступать в узел. Обычно достаточно 1-2 нажимов. После нажима вынуть шприц, излишки смазки не протирают до сборки узла.
Для узлов под кожухом или в углу используют приспособления с угловым наконечником, которые позволяют заправлять без полного демонтажа. Также подойдет угловая масленка (если ее можно установить), она облегчает подход обычного шприца. Если доступ совсем невозможен, требуется разборка оборудования - здесь необходимо согласование с технической документацией.
Не рекомендуется. Шприц для масла рассчитан на подачу жидкого материала (10-46 мм²/с), пластичная смазка NLGI 2-3 требует большего давления. Попытка использовать слабый шприц приведет к неполной заправке и переутомлению оператора. Лучше иметь отдельный шприц для пластичных смазок или нагнетатель.

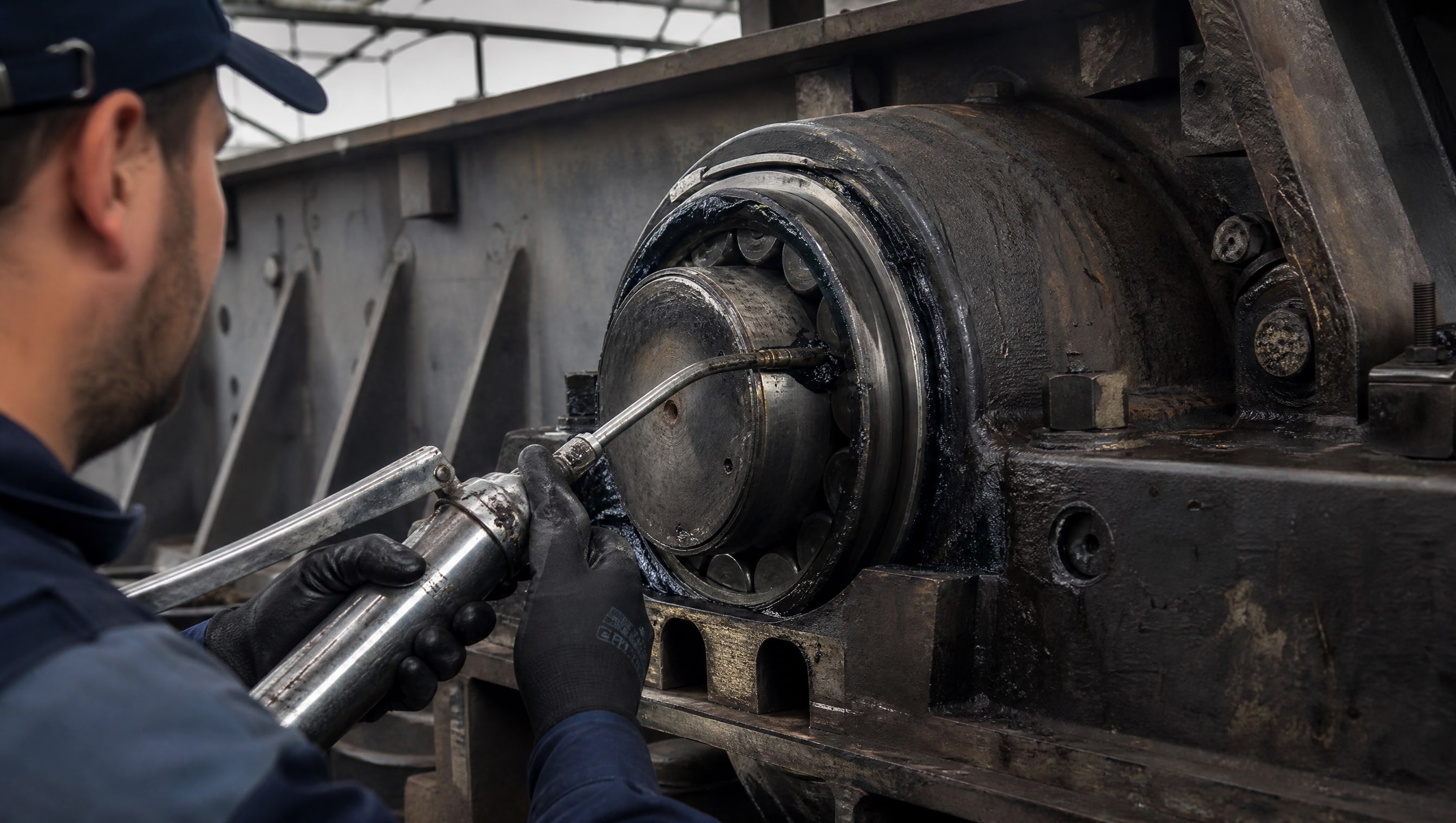

Подшипники часто заправляют через масленку пластичной смазкой (NLGI 2). Нужно выбрать размер масленки, совместимый с отверстием в корпусе подшипника (обычно M10 или M12), материал из нержавеющей стали, если есть коррозийная среда. Инструмент - шприц с мощным приводом или приспособление для пластичных смазок. Перед заправкой убедиться, что канал не забит; при необходимости очистить приспособлением для очистки и заправки.
Выбор инструмента для заправки масленок - это не мелочь, а вопрос, который определяет эффективность смазки и долговечность узлов. Базовый выбор - штоковый или рычажный смазочный шприц, совместимый с типом смазки (масло или пластичная смазка) и типом масленки (прямая или угловая). Для засоренных каналов нужно приспособление для очистки и заправки. На объектах с большим числом точек смазки имеет смысл рассмотреть нагнетатель.
Перед закупкой проведите инвентаризацию: сколько масленок, какой они формы, какую смазку используют, как часто требуется обслуживание. На основе этого составьте спецификацию инструментов и согласуйте совместимость с поставщиком оборудования или со спецификацией производителя смазок. Начните с малого набора (один-два шприца разных типов и приспособление для очистки), и по мере опыта дополняйте арсенал. Это дешевле, чем покупать весь спектр сразу.
