Замена фланцевой прокладки: переход на анаэробные герметики

Замена вырубных прокладок на анаэробные герметики - это практический способ упростить обслуживание фланцевых соединений, сократить сроки ремонта и исключить складские запасы прокладок разных размеров. Анаэробные составы отверждаются в отсутствие воздуха и в контакте с активными металлическими поверхностями, формируя герметичное соединение без предварительно нарезанной прокладки. Они предназначены для жестких механически обработанных металлических фланцев и способны заменять бумажные, пробковые и резиновые прокладки. Инженеры и снабженцы сталкиваются с вопросами о надежности такого перехода, требованиях к подготовке поверхностей и условиях, в которых герметик работает эффективнее всего. В этой статье разберем, когда такая замена оправдана, как правильно выполнить переход и на что обратить внимание при обслуживании соединений.

Когда анаэробный герметик заменяет прокладку

На фланцевых соединениях жестких металлических магистралей, трубопроводов и оборудования вырубные прокладки часто становятся поводом для избыточных запасов на складе.

Каждый размер и тип требует отдельной позиции в каталоге, что усложняет логистику и увеличивает сроки замены при обслуживании. Анаэробный герметик решает эту задачу: одного универсального состава хватает для большинства плоских разборных соединений.

Однако замена фланцевой прокладки на анаэробный герметик не универсальна. Герметик рассчитан на жесткие обработанные металлические фланцы - чугун, алюминий, сталь с чистотой поверхности не хуже класса Ra 1,6–3,2 мкм. Если фланец имеет заметные раковины, большие риски по плоскостности или соединение подвергается интенсивным вибрациям на упругих креплениях, эксперты рекомендуют сначала оценить геометрию и режимы, а не менять технологию подряд.

Зазор между фланцами - ключевой параметр. Анаэробный герметик способен заполнить микронеровности до 0,25 мм, но не работает как эластичная прокладка на большом зазоре. Если в ходе эксплуатации фланцы деформируются или плоскостность нарушена, герметик может не обеспечить герметичность.

Подготовка поверхностей фланцев

Качество герметизации зависит от чистоты поверхности больше, чем от характеристик самого состава.

Во всех технических картах указано обязательное требование: удалить масло, грязь и остатки старой прокладки перед нанесением.

Последовательность подготовки:

• Снять фланец и разъединить его от сопряжения.

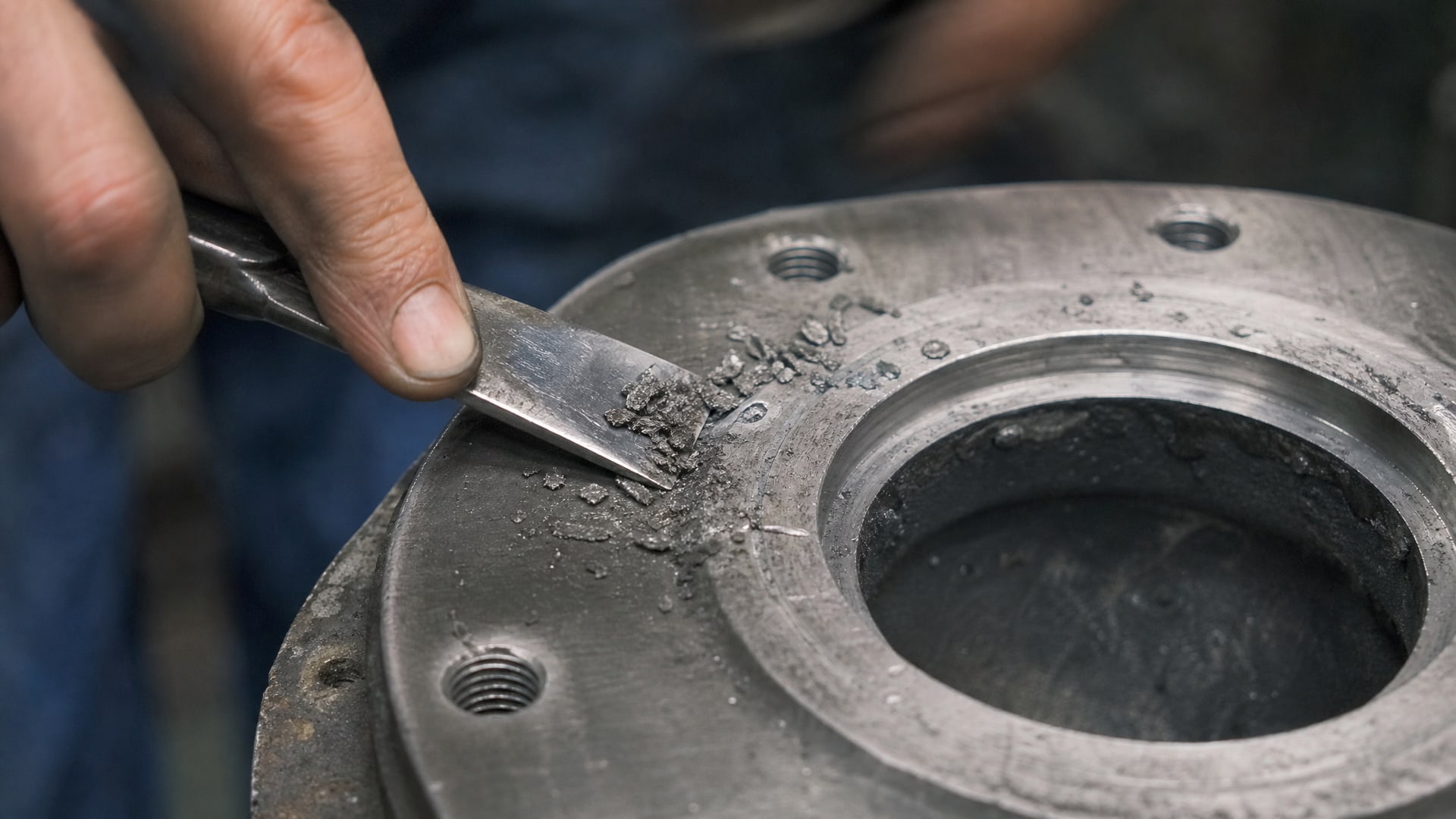

• Удалить остатки вырубной прокладки скребком или проволочной щеткой; полностью очистить пазы и посадочные места.

• Протереть поверхности обезжиривателем, чтобы удалить масло, эмульсии и технологические загрязнения.

• Дать поверхностям высохнуть на воздухе 10–15 минут или ускорить процесс чистой тканью без ворса.

• Осмотреть фланец на наличие раковин, следов коррозии или механических повреждений; крупные дефекты требуют полировки или замены фланца.

Активная металлическая поверхность - непременное условие для отверждения анаэробного герметика. Если фланец покрыт краской, анодированием или защитным слоем, состав не полимеризуется. В таких случаях нужно удалить покрытие в зоне герметизации механически или применить активатор (праймер), который активирует даже пассивные и слегка окисленные поверхности.

Правильное нанесение и сборка фланца

Нанесение герметика - простая, но ответственная операция.

От ее выполнения зависит герметичность соединения и удобство последующей разборки.

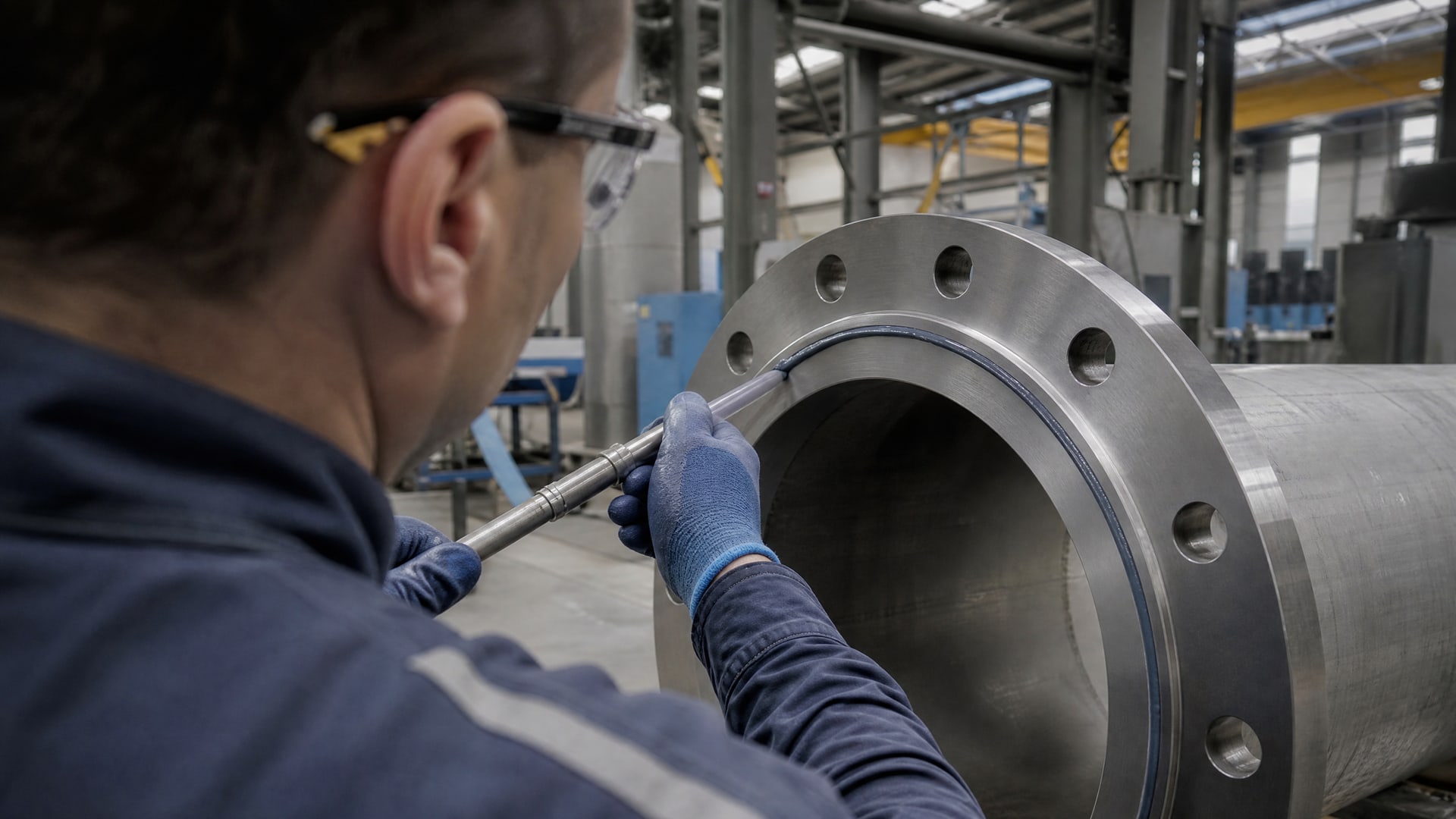

Принцип нанесения: непрерывный валик, а не толстый слой. Состав должен заполнять микронеровности между фланцами, а не формировать толстую прослойку, которая оказывает лишнее давление на болты и замедляет отверждение.

Алгоритм нанесения:

• Держать тюбик или дозатор под углом 45°, начать валик с одного края отверстия под болт.

• Вести непрерывную линию близко к внутреннему краю фланца, охватывая все отверстия под болты - это исключает каналы утечки.

• Конец валика соединить с началом, образуя замкнутый контур.

• Положить герметик также вокруг крепежных отверстий, чтобы избежать протечек по каналам болтов.

• Не переносить состав на обе поверхности фланца одновременно: наносить только на одну сторону.

После нанесения немедленно собрать фланец и затянуть болты. Время фиксации (fixture time) - обычно 15–30 минут, в течение которых соединение неподвижно в сборе. Этого времени хватает, чтобы герметик начал отверждаться и фланцы зафиксировались друг относительно друга.

Болты нужно затягивать по штатному моменту, предусмотренному конструкцией. Превышение момента затяжки не ускоряет отверждение; напротив, может привести к деформации фланцев и нарушению герметичности.

Излишек состава, выдавленный наружу, остается на воздухе и обычно не отверждается. После фиксации его удаляют чистой тканью. Закрытый герметик (внутри соединения) полимеризуется за счет контакта с металлом и отсутствия кислорода.

Ускорение отверждения и использование активаторов

На активных черных металлах (сталь без защитного слоя) анаэробный герметик отверждается за счет катализирующего действия ионов железа.

На пассивных металлах (алюминий, нержавеющая сталь, латунь) или при низкой температуре окружающей среды отверждение замедляется, и соединение может оставаться подвижным дольше нормы.

Активатор (праймер) - это жидкость, которая обеспечивает начальную полимеризацию на пассивных поверхностях. Его наносят тонким слоем перед герметиком:

• Нанести активатор микроскопической линией на одну из поверхностей фланца.

• Дать испариться летучим компонентам (обычно 30–60 секунд).

• Нанести герметик обычным способом и собрать фланец.

При низкой температуре (ниже +5°C) активатор ускоряет полимеризацию в несколько раз. На алюминии и нержавеющей стали он снижает время фиксации с часов до минут. Если рабочие условия этого не требуют, активатор может быть опущен.

Разборка фланцевых соединений

Одно из заблуждений: герметик "приклеивает" фланцы намертво и их невозможно разобрать.

На самом деле отвержденный анаэробный герметик - это пластичный материал с высокой прочностью на сдвиг, но он не адгезирует к металлу так, чтобы препятствовать разъединению с помощью обычного инструмента.

Порядок разборки:

• Открутить болты и осторожно начать разъединение фланцев.

• При сопротивлении применить нагрев (фен или тепловая пушка) до +50…+60°C; герметик размягчится, и разъединение пройдет легче.

• После разъединения удалить остатки герметика скребком или проволочной щеткой.

• Очистить поверхности обезжиривателем.

• При повторной сборке поверхности подготовить заново.

Если фланцы требуют частой разборки, технологию обслуживания нужно заложить заранее: предусмотреть точки под домкраты, выжимные винты или съемники, чтобы облегчить разъединение без риска повреждения.

Применение анаэробных герметиков на газопроводах и специальных соединениях

Замена прокладок фланцевых соединений на наружных и внутридомовых газопроводах - частый вопрос у снабженцев и инженеров.

Однако здесь требуется особая осторожность.

Нормативные требования и рекомендации по герметизации газовых фланцевых соединений варьируются в зависимости от типа газа, давления, температуры и норм безопасности отдельной страны. Руководства производителей анаэробных герметиков содержат инженерные рекомендации по жестким металлическим фланцам, но не включают готовое разрешение на замену прокладок во всех газовых системах. Перед переходом на герметик для газопроводов необходимо согласовать решение с надзорными органами, проектировщиком или инженером объекта.

Для внутриэргатических и технологических фланцевых соединений на линиях фасовки, вакуумных и прессовых системах анаэробные герметики применяются более широко. Здесь замена прокладок прибыльна: на линиях фасовки берут универсальный герметик вместо разных прокладочных материалов, сокращая время переналадки и количество складских позиций. Качество герметизации при правильной подготовке и нанесении такое же, как у вырубных прокладок.

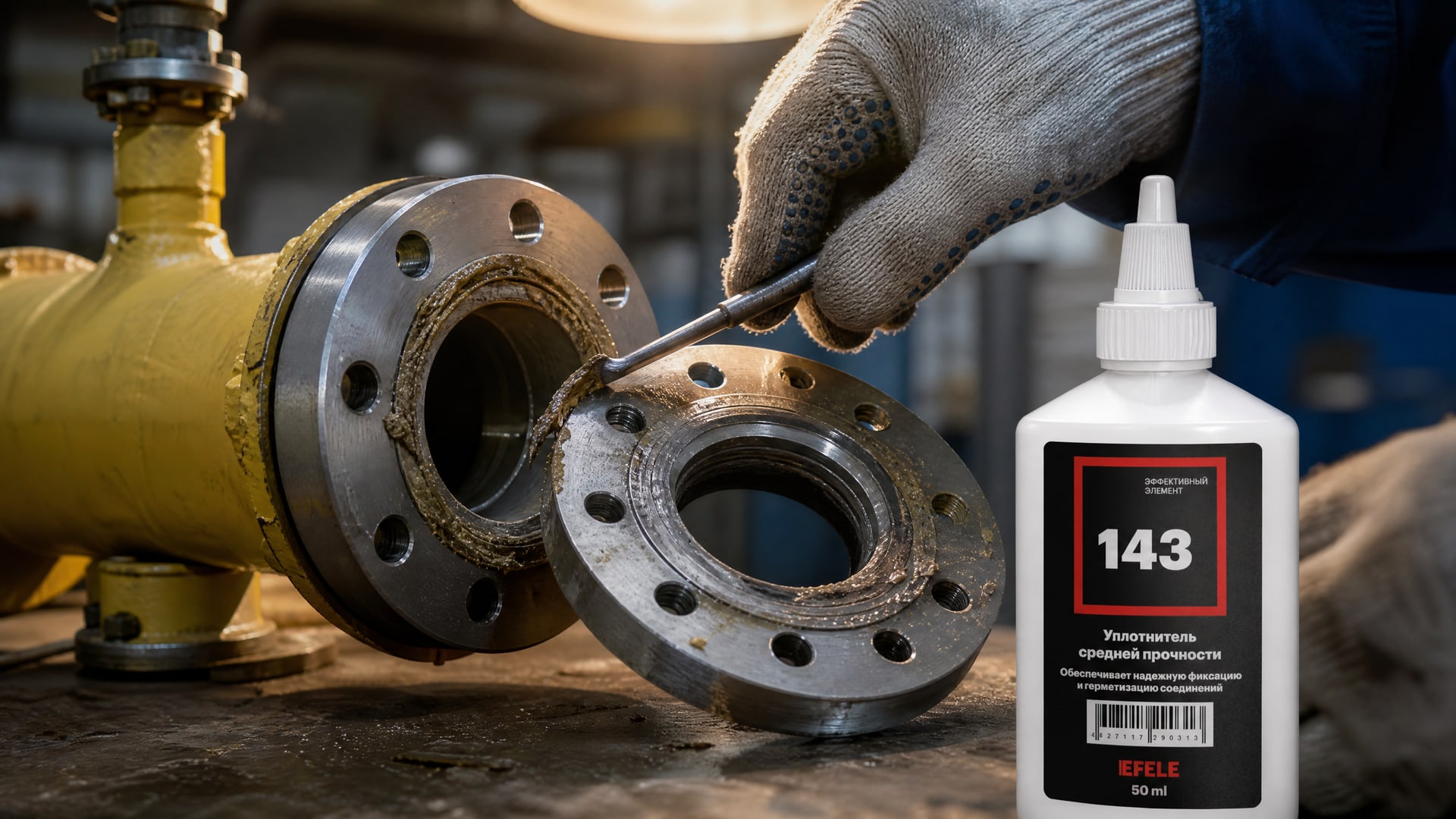

Герметик должен быть стойким к среде, в которой работает соединение. Для герметизации плоских разборных металлических фланцевых соединений, где требуется средняя или высокая прочность и устойчивость к утечкам, закупщики часто выбирают составы, способные работать в контакте с маслами и топливами; такие материалы показывают хорошую практику на производстве. EFELE 143 - жидкий уплотнитель, используемый в таких случаях, обеспечивает надежное уплотнение фланцевых узлов и позволяет избежать складирования множества прокладочных материалов.

Часто задаваемые вопросы

Какой допустимый зазор между фланцами при использовании анаэробного герметика?

Типичный допустимый зазор составляет 0,1–0,25 мм в зависимости от типа герметика и состояния поверхностей. Герметик заполняет микронеровности между фланцами, но не компенсирует большие люфты. Если фланцы имеют неравномерный зазор или плоскостность нарушена более чем на 0,5 мм на всей площади, герметик может не обеспечить надежную герметичность.

Можно ли использовать герметик на пластичных или резиновых фланцах?

Нет. Анаэробные герметики рассчитаны на жесткие металлические поверхности. На мягких материалах отверждение замедляется или не происходит, так как отсутствует необходимая каталитическая активность. Для пластичных соединений используют другие типы герметиков, например, на основе полиуретана или силикона.

Как долго отверждается герметик и когда можно нагружать соединение?

Начальное отверждение (fixture time) занимает 15–30 минут. Полная полимеризация длится 24 часа при комнатной температуре. Загружать соединение можно после фиксации, но максимальные давления и вибрационные нагрузки рекомендуется применять не ранее чем через 24 часа после сборки.

Нужен ли активатор во всех случаях?

Активатор требуется при температуре ниже +5°C, на пассивных металлах (алюминий, нержавеющая сталь) и если требуется ускорить начальное отверждение. На активных черных металлах при температуре выше +15°C герметик обычно отверждается без активатора за счет естественной каталитической реакции.

Можно ли повторно использовать фланец после удаления герметика?

Да, фланец полностью пригоден к повторному использованию. После механического удаления отвержденного герметика и очистки обезжиривателем поверхность восстанавливает свои свойства и может быть подготовлена к новой сборке с герметиком или вырубной прокладкой.

Заключение

Замена фланцевой прокладки на анаэробный герметик - это практичный инженерный решение для жестких металлических фланцевых соединений, при котором удается сократить складские запасы, упростить обслуживание и ускорить ремонт. Успех такого перехода зависит от правильной подготовки поверхностей, точного нанесения состава и соблюдения условий отверждения. На активных черных металлах герметик показывает надежность, эквивалентную традиционным прокладкам; на пассивных металлах и в холодных условиях требуется активатор.

Перед переходом на герметик для критичных систем (газопроводы, высокое давление) необходимо согласовать решение с проектировщиком и надзорными органами. Для стандартных технологических фланцевых соединений, где требуется периодическая разборка, герметик полностью заменяет прокладки и позволяет снизить затраты на материалы и обслуживание. Следующий шаг - выбрать герметик с учетом материала фланца, рабочей среды и условий эксплуатации, подготовить поверхности по схеме и провести пилотную сборку на менее критичном соединении, чтобы убедиться в надежности перехода.
