Износ цепей конвейеров на пищевом производстве - один из основных факторов, влияющих на затраты на обслуживание и простои оборудования. Причина заключается не только в нагрузках, но и в особенной среде: влажность, мойки, температурные перепады и требование безопасности при случайном контакте с продуктом делают выбор смазки критической задачей.
Правильное цепное масло с пищевым допуском NSF H1 должно решать две задачи одновременно: проникать глубоко в шарниры, пальцы и ролики цепи, защищая их от фреттинга и растяжения, и сохранять защитную пленку в условиях влажности и моечных операций. Эта статья поможет технологам, закупщикам и инженерам разобраться, какие свойства действительно снижают износ, какие стандарты учитывать и как избежать типичных ошибок при подборе и применении.

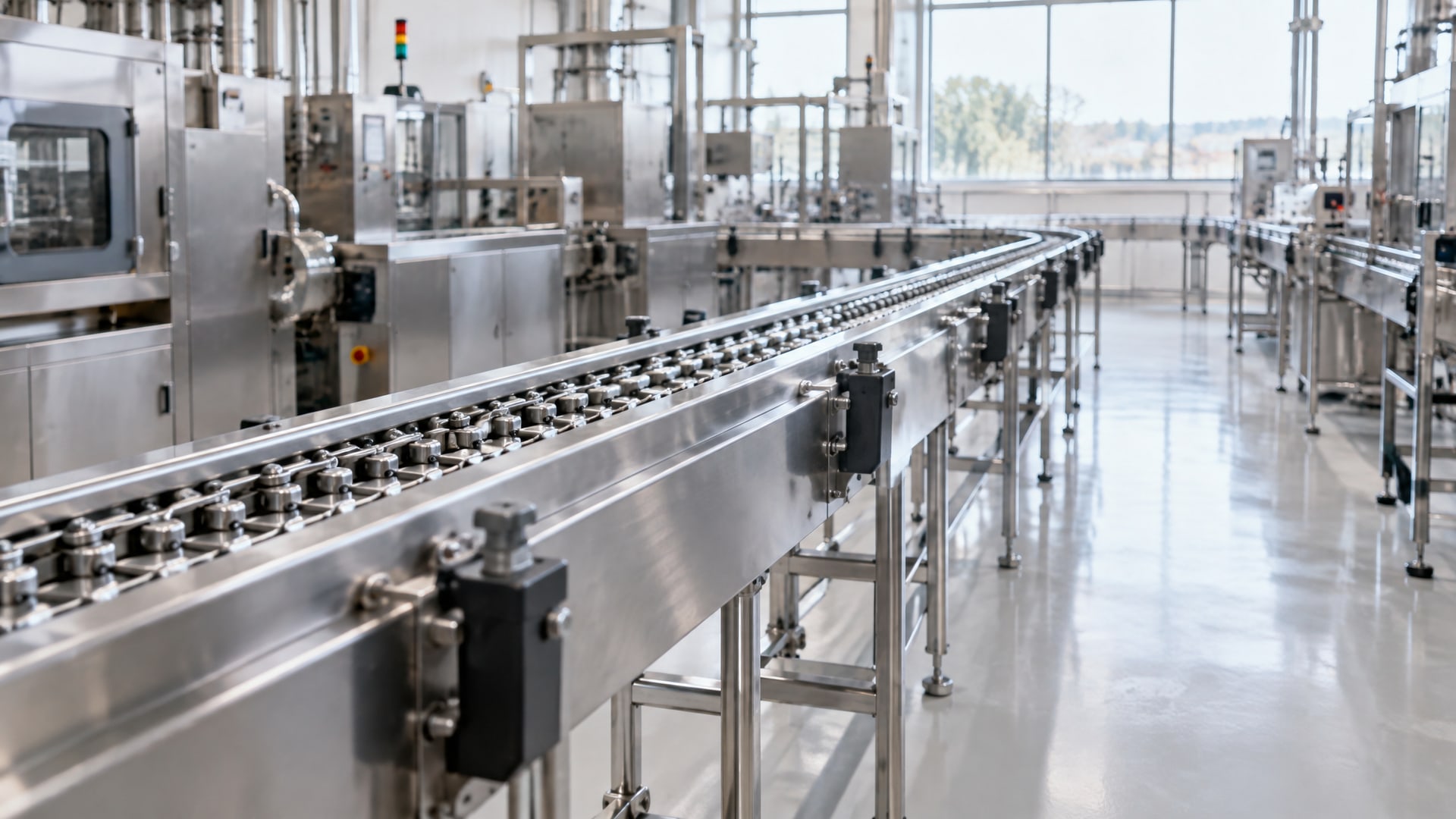

На первый взгляд, цепь конвейера в пищевом цехе работает не сложнее, чем в любом другом производстве.
Однако вмешивается фактор безопасности: цепь располагается в зоне, где существует риск случайного попадания капель смазки на продукт или оборудование, соприкасающееся с ним. Это означает, что обычное гидравлическое или трансмиссионное масло, даже если оно неплохо смазывает, не может быть использовано без риска для репутации и сертификации производства.
NSF H1 - это не просто марка, а сертификация, подтверждающая, что ингредиенты смазки соответствуют американскому стандарту FDA 21 CFR 178.3570. Это означает, что при случайном контакте с пищей вред будет минимален. Но забудить про основную функцию смазки нельзя: она должна защищать от износа.
Типичная ошибка закупщиков - выбирать «пищевое масло» на основе только допуска, игнорируя конкретные требования цепей. Универсальная пищевая смазка может быть слишком густой или не содержать достаточно антиизносных присадок, чтобы проникнуть в критические зоны шарниров. Результат: смазка остается на поверхности, а внутри звеньев развивается фреттинг и образуются микротрещины, которые приводят к растяжению цепи и разрывам.
Процесс выбора начинается с анализа условий работы цепи, а не с каталога пищевых смазок.
Каждый пункт этого анализа напрямую влияет на долговечность оборудования.
Температура - первый параметр, который определяет класс смазки. Для цепей на участках упаковки, наклейки этикеток и прошивки при комнатной температуре подходят масла с диапазоном примерно от -10 до +80 °C. Для цепей в печах, сушильных камерах и участков после термообработки требуются специализированные высокотемпературные цепные масла, работающие до 120 °C, 180 °C и в отдельных случаях до 250 °C и выше.
При повышенной температуре обычное масло интенсивнее окисляется, теряет вязкость и может оставлять отложения и нагар в узлах. Это не только снижает защиту от износа, но и создает абразивные частицы, которые ускоряют разрушение пальцев и втулок.
На мокрых участках, где цепь подвергается регулярной мойке, требуется масло, которое не смывается водой и сохраняет адгезию (способность удерживаться на поверхности металла) даже после контакта с влагой. Некоторые производители добавляют в такие масла гидрофобные присадки, которые вытесняют воду из узлов цепи и препятствуют коррозии.
Для линий с дезинфекцией и щелочными моющими растворами критична химическая стабильность масла. Оно должно сохранять защитную пленку под воздействием этих сред и не разлагаться.
Ключевая задача цепного масла - добраться внутрь шарниров. Смазка по наружной поверхности звеньев почти не влияет на износ, потому что фреттинг и микросдвиги происходят именно между пальцами, втулками и роликами. Хорошее цепное масло обладает низкой вязкостью (обычно ISO VG 32–68 для легких цепей, ISO VG 100–150 для тяжелых) и способностью капиллярного проникновения.
Производители часто указывают для таких масел термин «penetrating ability» или просто отмечают, что масло разработано специально для цепей с глубоким проникновением в узлы.
Антизадирные присадки (обычно на основе цинка или молибдена) создают защитный слой на металле, который срабатывает при высоком давлении в контакте пальца с втулкой. Без таких присадок металл изнашивается быстрее, цепь растягивается, и появляются люфты. Anti-wear свойства должны быть заявлены в техническом описании масла.
Антикоррозионные присадки защищают от ржавчины, которая ускоряет абразивное истирание. На влажных участках это особенно важно.
Перед закупкой стоит проверить, совместимо ли выбранное масло с резиновыми уплотнениями, используемыми в узлах цепи, и с материалом звеньев. Некоторые масла (особенно синтетические) могут приводить к набуханию резины, что нарушает герметичность. Также важно убедиться, что масло не оставляет липких отложений при мойке и сушке оборудования.
В отрасли пищевого производства принято ориентироваться на несколько стандартов одновременно, чтобы убедиться в полноте проверки смазки.
NSF H1 - основной критерий для европейского рынка. Это американская сертификация, подтверждающая, что смазка допущена к случайному контакту с пищей. Ограничение - до 10 ppm случайного контакта, что на практике означает редкие капли, а не систематическое попадание материала в продукт.
FDA 21 CFR 178.3570 - американский нормативный акт, который регулирует ингредиенты смазок для пищевой отрасли. Большинство хороших цепных масел ссылаются именно на эту норму.
ISO 21469 и ISO 21460 - международные стандарты, которые определяют требования к материалам для контакта с пищей. Эти стандарты фокусируются на микробиологической чистоте и отсутствии вредных компонентов.
Обычно на упаковке хорошего пищевого цепного масла указываются сразу два-три из этих стандартов, что подтверждает, что продукт прошел комплексную проверку.
Теория выбора масла - это половина успеха.
Вторая половина - правильное применение, которое часто игнорируют даже опытные техники.

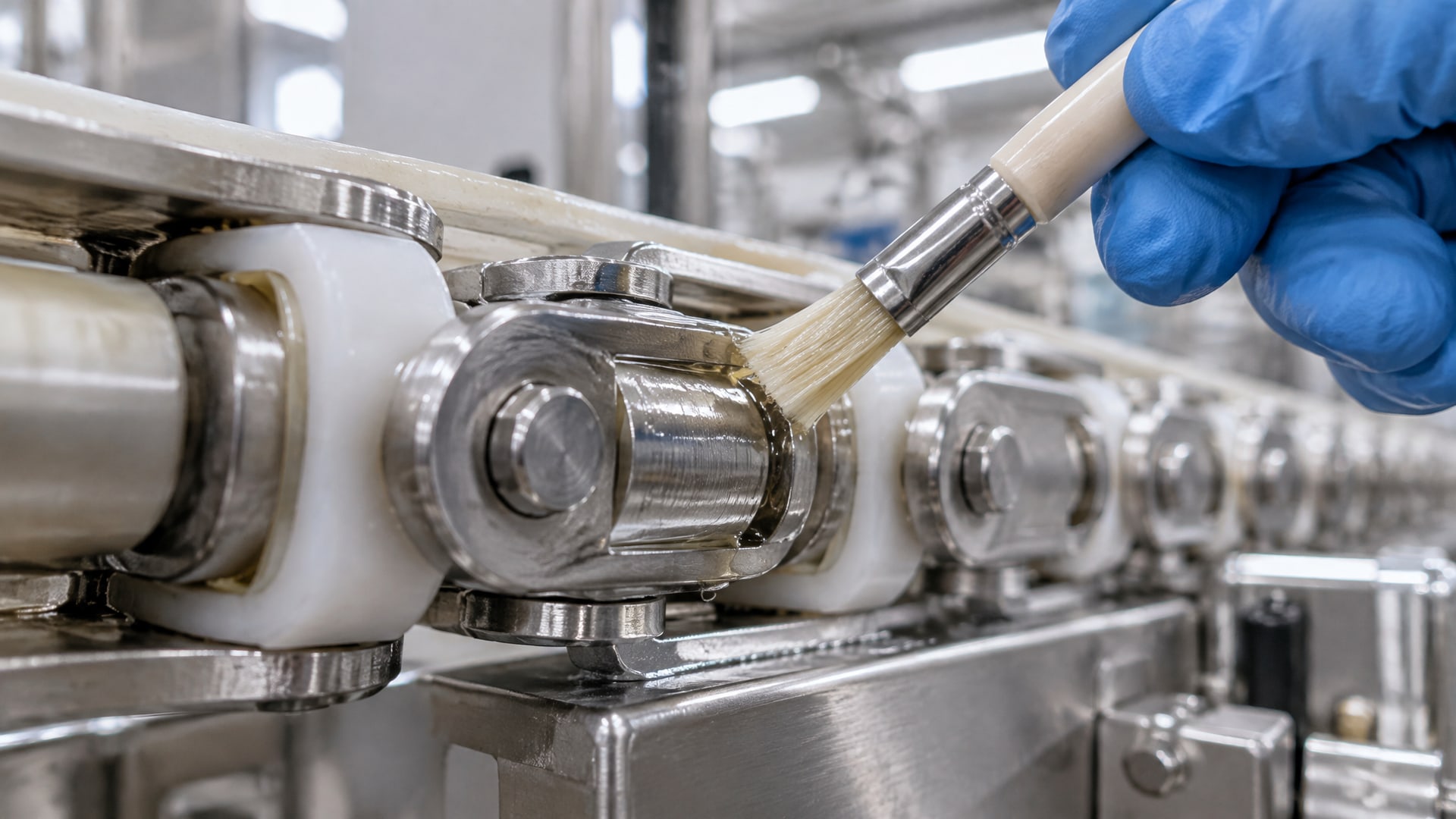

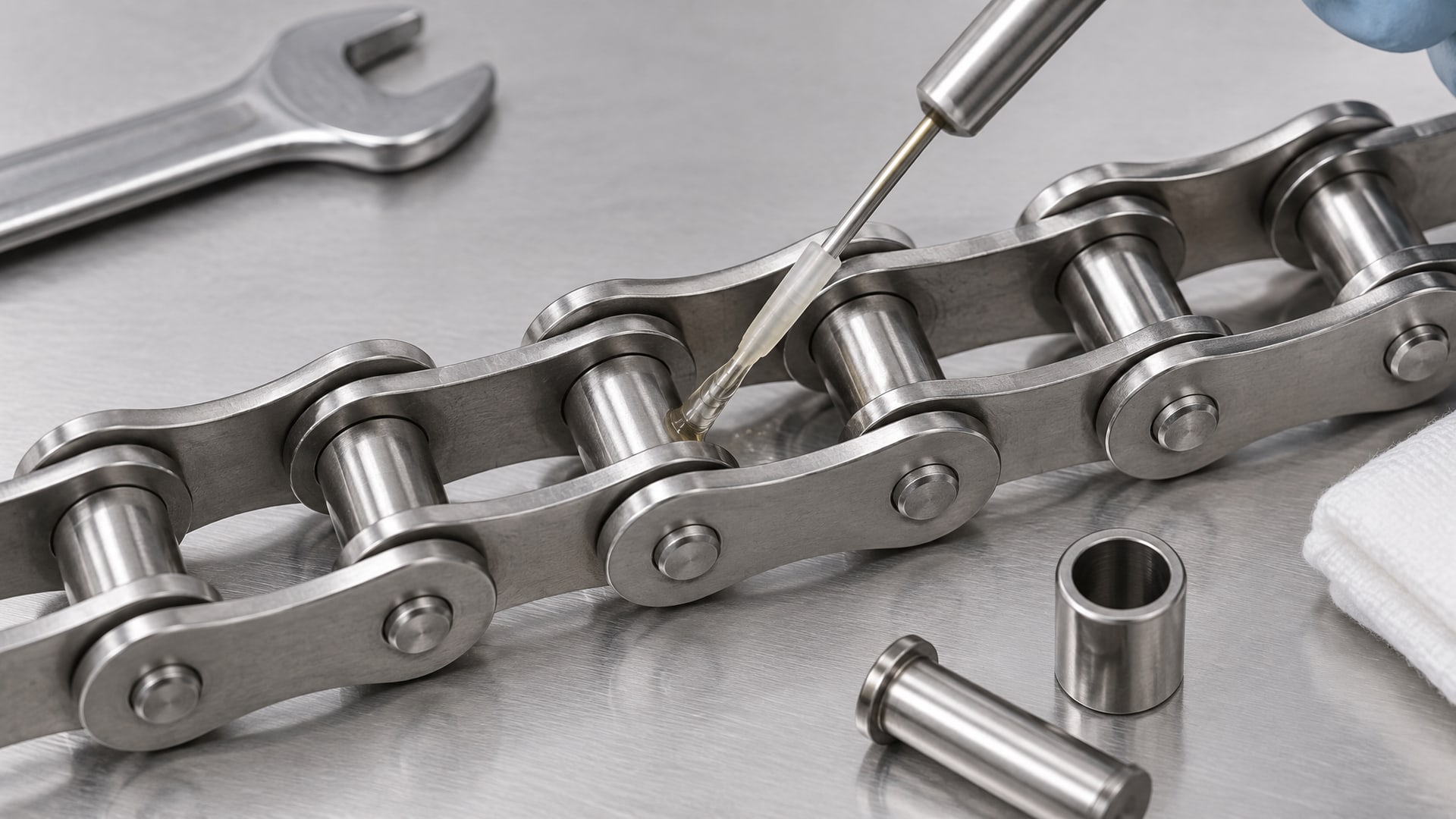

Смазка должна попадать непосредственно в зону соединения звеньев, между пальцами и втулками. Наносить материал на верхнюю или боковую поверхность цепи малоэффективно: под весом цепи смазка сдвигается, а в критических зонах остается сухо.
Лучший способ - использовать масленку (кисточку или пипетку), которая позволяет дозированно подавать масло в каждый шарнир по ходу цепи. Аэрозольные баллончики удобны для быстрого нанесения, но менее эффективны для глубокого проникновения. Автоматические системы смазки, если они установлены на оборудовании, обеспечивают наиболее стабильный и предсказуемый результат.
На участках с интенсивным износом (высокие нагрузки, высокие скорости) смазку подают через 8–24 часа работы. На легких участках интервал может быть дольше. Слишком частое нанесение приводит к накоплению старого масла, окислению и образованию отложений. Слишком редкое нанесение оставляет узлы без защиты.
Важно помнить, что регулярная смазка в небольших количествах эффективнее редкой обильной подачи. Это также экономит расход материала.

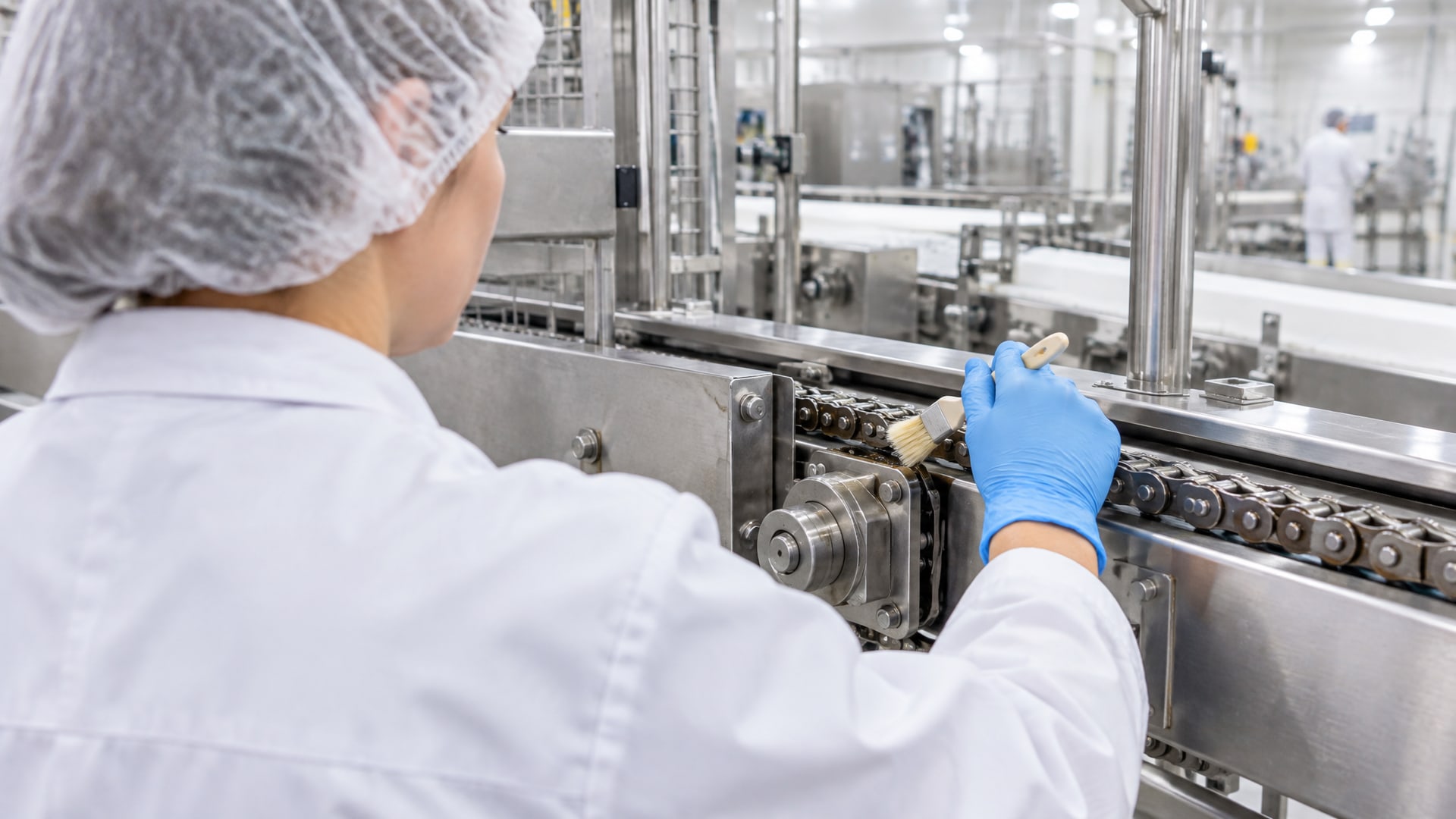

После нанесения смазки нужно слегка прокрутить цепь вручную (если это безопасно), чтобы масло распределилось по всем звеньям. Излишки, которые выступили на поверхность, можно оставить или аккуратно убрать сухой тряпкой через несколько минут - после того, как смазка проникла в узлы. Главное - не тереть цепь полностью, это сотрет всю защиту.
На мокрых участках смазку наносят перед мойкой, чтобы она успела проникнуть, или сразу после мойки, если цепь высушена. После дезинфекции щелочными растворами желательно повторить смазку, чтобы восстановить защитный слой.
Универсального цепного масла, одинаково хорошо работающего при -20 °C и +250 °C, не существует.
Производители предлагают разные составы для разных сценариев.
При низких температурах обычное масло загустевает, и смазка не проникает в узлы. Для холодильных камер и морозильников, а также участков на входе в здание в зимний период нужны масла с низкой температурой застывания, обычно -30 °C и ниже. Такие масла содержат депрессорные присадки, которые препятствуют кристаллизации парафинов.

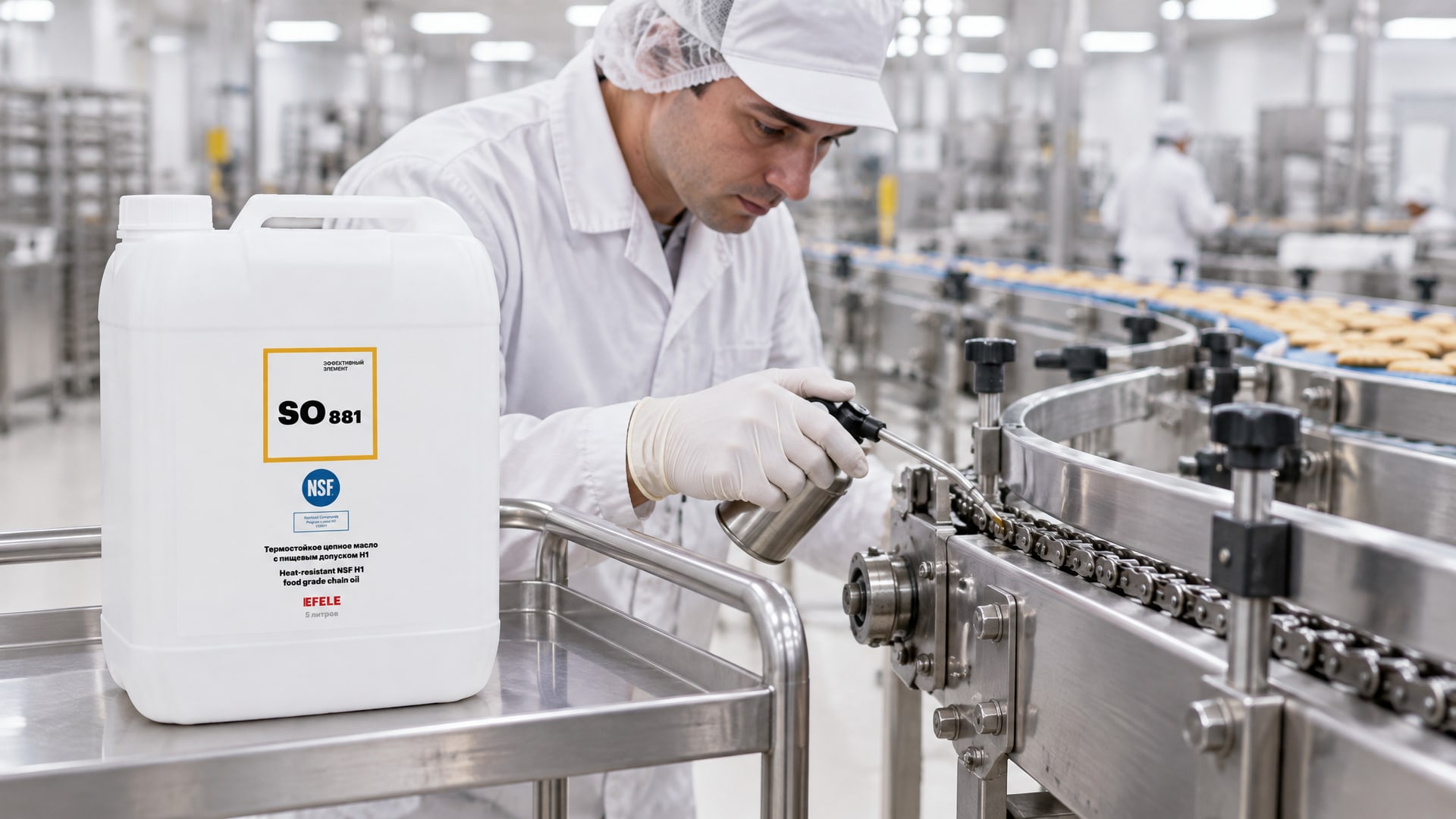

Для смазывания цепей конвейеров на пищевом производстве рекомендуется использовать термостойкое цепное масло EFELE SO-881 с допуском NSF H1, которое обеспечивает высокую адгезию и устойчивость к смыванию водой. Это решение особенно полезно на участках с чередованием температур, когда цепь переходит из холодных зон в теплые, и нужна стабильная вязкость во всем диапазоне.
На участках с постоянной влажностью и частыми моечно-дезинфекционными операциями требуется цепное масло, которое не размывается водой и не теряет защитные свойства. Обычно такие масла содержат гидрофобные добавки, которые отталкивают влагу, и более стойкие антиоксидантные пакеты. Вязкость часто выше (ISO VG 68–100), чтобы масло держалось на поверхности дольше.
Хорошие влажные масла также обладают противокоррозионными свойствами, чтобы защитить цепь от ржавчины после контакта с водой.
Для участков с температурой выше 120 °C требуются специальные высокотемпературные цепные масла. Обычное масло при такой температуре окисляется, испаряется и оставляет нагар. Высокотемпературные составы содержат более стойкие к окислению базовые масла (иногда синтетические) и усиленный антиоксидантный пакет.
При выборе смазки для горячих участков нужно учитывать максимальную температуру не в миллиметре воздуха рядом с цепью, а непосредственно в узлах, где температура может быть на 10–20 °C выше. Если производитель указывает температурный диапазон до 180 °C или 250 °C, это уже запас по сравнению с типичными печами (120–150 °C), что обеспечивает долгую жизнь масла без отложений.
Износ цепи - это сложный процесс, в котором участвуют адгезионное изнашивание (металл об металл), абразивное изнашивание (частицы абразива между металлами), коррозионное изнашивание (ржавчина) и фреттинг (микросдвиги без видимого скольжения).
Правильное цепное масло воздействует на все эти механизмы одновременно. Смазка, проникнув в узел, разделяет контактирующие поверхности пальца и втулки, уменьшая прямой контакт металла с металлом. Антиизносные присадки создают дополнительный химический слой на металле, который работает как буфер при высоких давлениях.
Гидрофобные компоненты масла вытесняют воду и препятствуют окислению металла, снижая коррозионное изнашивание. Чистота масла (отсутствие твердых загрязнений) гарантирует, что эти твердые частицы не превращаются в абразив внутри узлов.
Результат такого комплексного действия: цепь растягивается медленнее, люфты в соединениях минимальны дольше, интервалы замены цепей увеличиваются на 30–50% по сравнению с неправильной смазкой, и вероятность разрыва или заклинивания цепи снижается.
Выбор между универсальным и специализированным цепным маслом зависит от конкретных условий эксплуатации и требований производства.
Универсальные масла с допуском H1 подходят для участков с умеренными нагрузками, комнатной температурой и редкими моечными операциями. Они обычно имеют приемлемую цену, хорошую проникаемость и достаточно антиизносных присадок для легких цепей. В качестве универсального решения для легконагруженных узлов на пищевом производстве можно рассмотреть масло EFELE MO-841, которое также имеет допуск NSF H1 и практически не имеет запаха.
Специализированные масла выбирают для экстремальных условий: высокие температуры, постоянная влажность, интенсивные нагрузки, высокие скорости. Для каждого сценария производители предлагают отдельный продукт с оптимизированным пакетом присадок. Такие масла обычно дороже, но их расход на одну единицу оборудования ниже благодаря большей эффективности и дольшим интервалам переработки.
Перед внедрением нового материала стоит провести испытание на совместимость с текущими уплотнениями и материалами, а также проверить, не оставляет ли масло отложений при мойке оборудования.
Если производство небольшое и все участки работают в похожих условиях (комнатная температура, сухие зоны, умеренные нагрузки), то одного универсального масла с допуском H1 может быть достаточно. Но если есть холодильные камеры, печи или мокрые зоны, лучше иметь два-три типа масла: для холода, для влажности и для высоких температур. Это увеличивает затраты на закупку, но обеспечивает оптимальный ресурс каждого узла.
Интервал зависит от нагрузки, скорости и типа цепи. При использовании хорошего цепного масла с антиизносными свойствами интервал часто сдвигается в сторону увеличения: вместо каждого рабочего дня можно смазывать через день или раз в два дня. Автоматические системы смазки позволяют дозировать масло каждые 4–8 часов в малых количествах, что дает лучший результат при меньшем расходе материала.
NSF H1 означает, что смазка прошла тесты на безопасность при случайном контакте с пищей и ингредиенты одобрены FDA. Это не означает, что масло можно лить без меры: оно по-прежнему должно наноситься аккуратно, в дозированных количествах, и не должно неконтролируемо капать на продукт. Допуск H1 - это подтверждение того, что при редких случайных микроконтактах вреда не будет.
Растяжение цепи - признак того, что смазка либо не проникает в узлы, либо не содержит достаточно антиизносных присадок. Если техник смазывает цепь, но масло остается только на поверхности звеньев, в шарнирах все равно идет фреттинг. Проверьте, правильно ли наносится смазка (прямо в пальцы и втулки, а не просто по краям), и что выбранное масло действительно разработано для цепей, а не просто «пищевое» универсальное.
Для тонких легких цепей (конвейеры упаковки, наклейки) подходит ISO VG 32–46: масло хорошо проникает, не задерживает мусор. Для средних нагрузок - ISO VG 68. Для тяжелых цепей с большими люфтами - ISO VG 100–150. Слишком жидкое масло будет вытекать из узлов, слишком вязкое не проникнет. Проконсультируйтесь со спецификацией производителя цепи или с техподдержкой поставщика смазки.
Выбор цепного масла с пищевым допуском - это решение, которое влияет на долговечность оборудования, безопасность продукции и затраты на обслуживание. Правильное масло должно иметь сертификацию NSF H1, проникать глубоко в узлы цепи и сохранять защитные свойства в конкретных условиях работы: при влажности, мойке или высокой температуре.
Главная ошибка закупщиков - выбирать по названию «пищевое», не анализируя технические характеристики. Хорошее цепное масло заявляет свои антиизносные свойства, температурный диапазон работы, способность к проникновению и совместимость с материалами узлов. Перед внедрением на производстве проверьте его на совместимость и эффективность в ваших условиях. Начните с анализа режимов работы цепей на каждом участке (температура, влажность, нагрузка), подберите материал именно под эти условия, а затем следите за интервалами смазки и состоянием цепи. Правильная смазочная дисциплина и материал с подходящим пакетом присадок снизят износ на 30–50%, продлят ресурс цепей и сделают обслуживание предсказуемым.
