Твердосмазочные покрытия для повышения КПД маломощных редукторов

Твердосмазочные покрытия помогают снизить трение и износ в зубчатых контактах, но сами по себе не гарантируют рост КПД. Результат зависит от типа передачи, смазочного режима, нагрузки, скорости и материалов деталей. Для червячных передач в конкретной исследованной схеме сочетание антифрикционного покрытия с жидкой смазкой обеспечило КПД до 75-80%; переносить этот показатель на любой редуктор нельзя.

Статья полезна инженерам, техническим специалистам и снабженцам, которые оценивают способы снижения трения редуктора. Разберем, когда покрытие может повлиять на потери мощности, как подбирать его под условия работы, что учитывать при нанесении запекаемого покрытия и как проверять эффект на узле.

Как твердосмазочные покрытия влияют на КПД редуктора

В зубчатом зацеплении часть мощности теряется из-за трения.

Антифрикционный слой может уменьшить сопротивление сдвигу и износ контактирующих поверхностей. Однако снижение коэффициента трения не равно такому же увеличению КПД: на потери также влияют перемешивание масла, уплотнения, геометрия передачи и нагрузка.

В исследованиях получены разные результаты, поскольку различались конструкции и условия испытаний. Для червячной передачи в конкретной схеме с покрытием и жидкой смазкой указан КПД до 75-80%. В испытаниях другой передачи с молибденовым покрытием шестерен рост КПД составил 0,5%. Эти значения описывают отдельные случаи, а не типовой прирост для любого маломощного редуктора.

Отдельно оценивают влияние покрытия на трение. В исследовании зубчатых передач при потере смазки слой a-C:H:W снизил средний коэффициент трения на 30% относительно необработанных шестерен и уменьшил потери мощности на трение. Эти данные подтверждают потенциал технологии в конкретном режиме, но не позволяют напрямую предсказать КПД другого узла.

Поэтому снижение трения редуктора стоит рассматривать как одну из задач оптимизации, а не как единственную меру повышения эффективности. Если основная доля потерь связана с перемешиванием масла или другими элементами конструкции, поверхностный слой может дать ограниченный результат. До выбора покрытия полезно определить, какой именно режим контакта и какой источник потерь нужно изменить.

Антифрикционное твердосмазочное покрытие: выбор под режим работы

Универсального покрытия для всех редукторов нет.

Выбор зависит от того, насколько стабильно поступает масло, возможен ли сухой контакт, каковы нагрузка и скорость, а также совместим ли слой с материалом детали. Оценивать только твердость покрытия недостаточно: значимы коэффициент трения, адгезия, тепловая стойкость и условия работы пары.

При дефиците смазки в обзорах рассматривают покрытия на основе MoS₂, DLC и GLC. Для высоких нагрузок и скоростей чаще выбирают DLC или нитридные слои. GLC отмечают как вариант, сочетающий снижение трения и износостойкость. Это направления для подбора, а не готовая спецификация: окончательное решение требует проверки на конкретной передаче.

При недостаточной смазке твердый слой может сформировать трансферную пленку и уменьшить сдвиговое сопротивление в контакте. Эксперименты с DLC в режиме starved lubrication также показали стабильно низкое трение и минимальный износ по сравнению с необработанной сталью. Такие результаты особенно важны для узлов, где масляная пленка может оказаться недостаточной, но не отменяют анализа теплового режима.

Есть и отдельные данные по ресурсу: в публикации о деталях, подверженных контактной усталости, для титан-допированного MoS₂ приводится увеличение срока службы на порядок. Это результат для описанного материала и условий, а не универсальное обещание для любой зубчатой пары. Для закупщика и инженера практический вывод один: сверять нужно не только название технологии, но и подтвержденную совместимость покрытия с деталями и режимом редуктора.

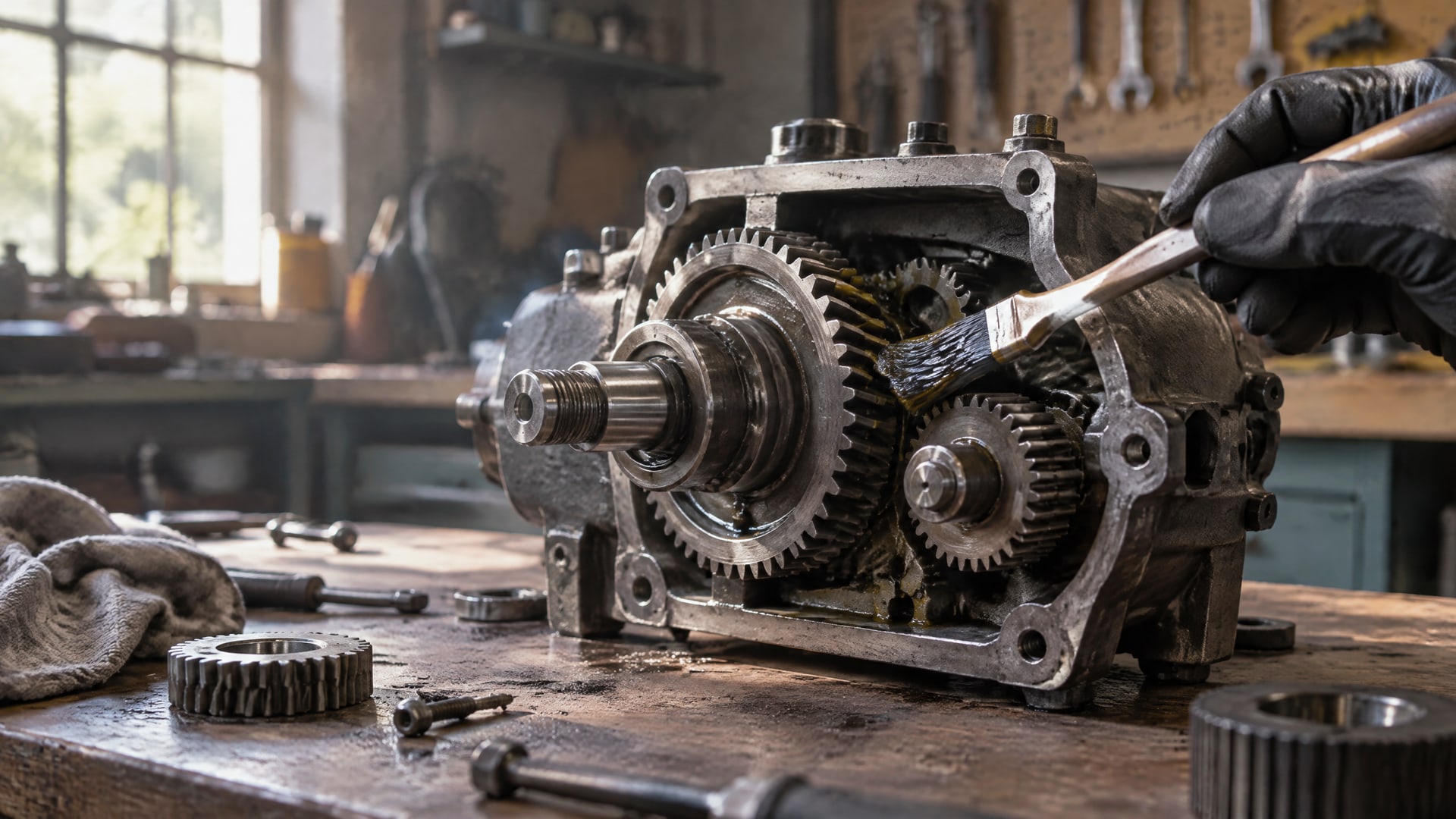

Когда покрытие уместно в маломощном редукторе

Антифрикционные покрытия для редуктора особенно интересны, если контакт работает при недостатке масла или возможном кратковременном сухом трении.

В таких условиях твердая смазка может уменьшать трение и износ. Покрытие также рассматривают, когда требуется повысить долговечность контактирующих поверхностей, но его вклад следует оценивать в составе узла.

Для червячной передачи важен комплексный подход: в рассмотренном случае покрытие применялось вместе с жидкой смазкой, а не вместо нее. Это существенное различие при проектировании и обслуживании. Замена масла покрытием может оставить без решения вопросы смазывания других элементов и отвода тепла.

В маломощном приводе полезно сопоставлять эффективность до и после обработки в одинаковых режимах. Помимо КПД, можно отслеживать потребляемый ток двигателя при сопоставимой нагрузке, температуру узла, износ и стабильность работы. Показатели нужно интерпретировать совместно: изменение одного параметра не всегда означает, что снизились суммарные потери редуктора.

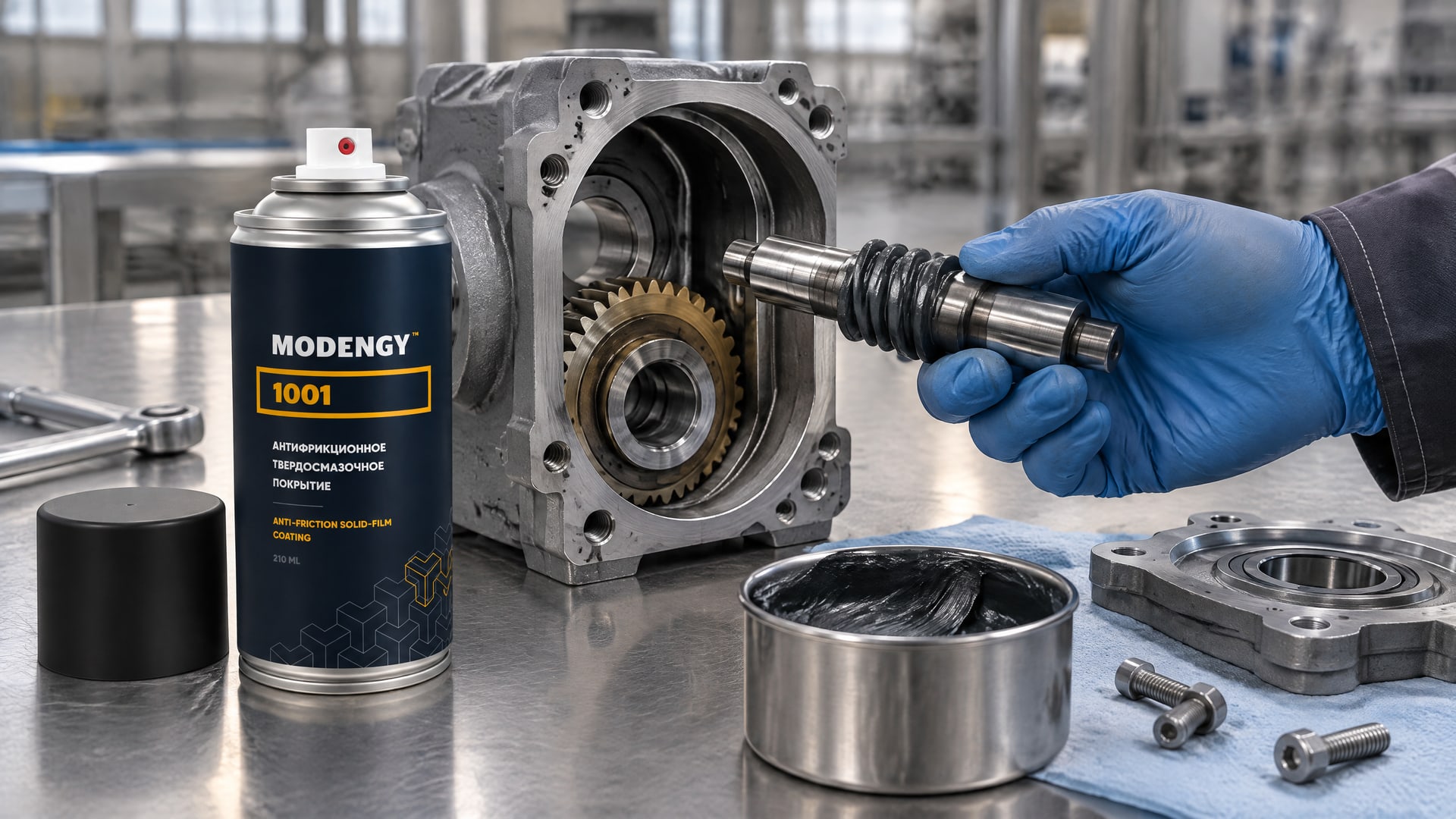

Если задача связана с низким КПД червячного редуктора и малым током потребления, в качестве решения рассматривают антифрикционное твердосмазочное покрытие MODENGY 1001. Перед выбором важно установить, действительно ли значимая часть потерь приходится на трение в контакте, а не на перемешивание масла, уплотнения или другие факторы. При вымывании смазки, фреттинге и холодном пуске сначала уточняют условия возникновения проблемы и проверяют совместимость покрытия с материалами пары; одно лишь нанесение слоя не исправит ошибки расчета и эксплуатации.

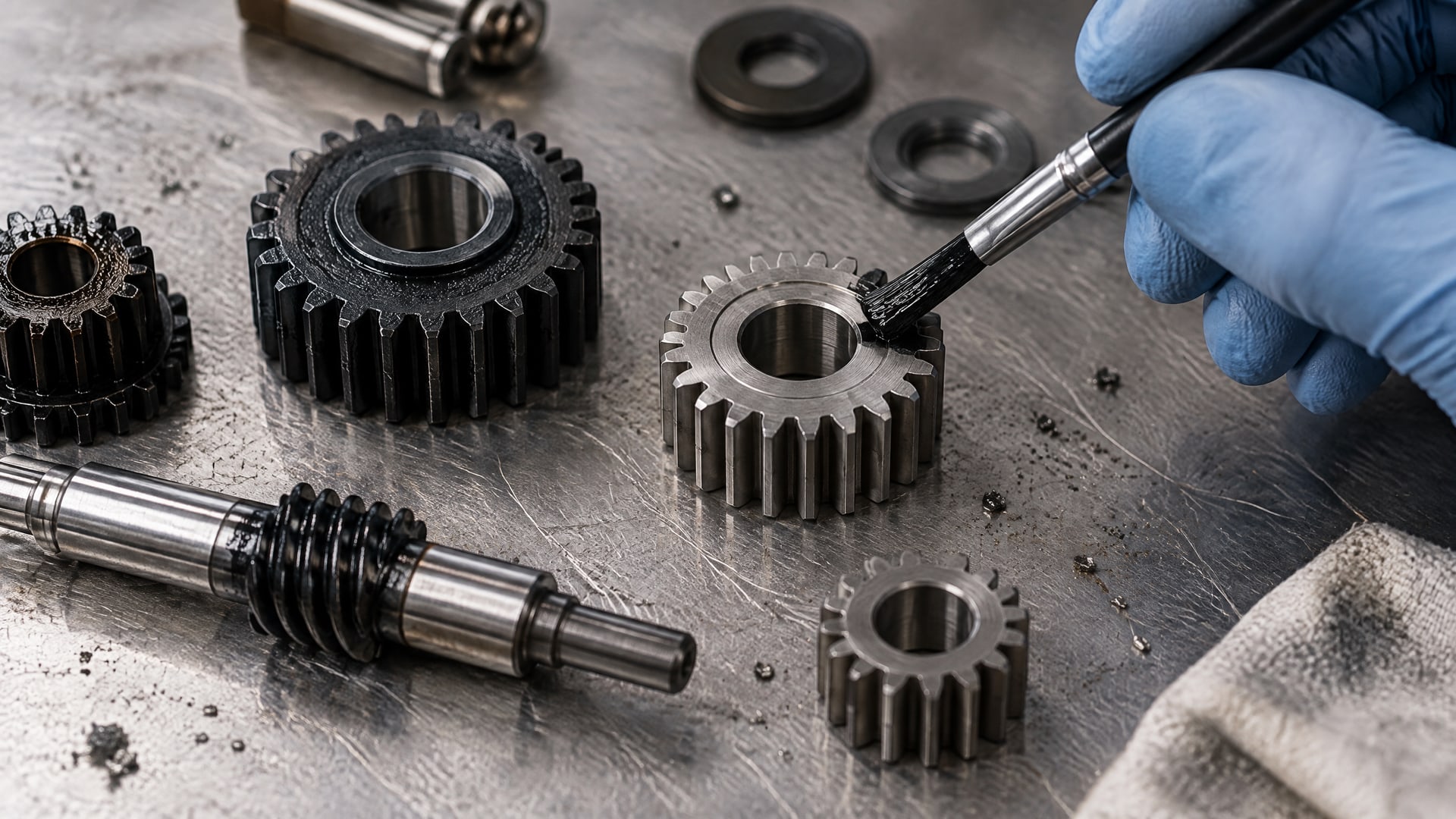

Запекаемое покрытие: нанесение и проверка результата

Теплотвердеющие покрытия относятся к технологии сухой смазки: после нанесения слой отверждается нагревом.

Однако само обозначение «запекаемое покрытие» не задает режим обработки. Температуру, время отверждения, подготовку поверхности и допустимые материалы нельзя переносить с одного состава на другой без технической документации конкретного продукта.

До нанесения определяют, какие поверхности должны работать в контакте и какие требования предъявляются к готовой детали. Важно учитывать состояние поверхности, совместимость покрытия с материалом и влияние слоя на сопряжение деталей. Подробный технологический режим сверяют с документацией на покрытие, а не выбирают по общему описанию технологии.

После обработки проверяют качество покрытия и работу собранного узла. Испытание должно учитывать реальную нагрузку, скорость и режим смазки, поскольку именно эти параметры определяют поведение контакта. Если покрытие предназначено для работы вместе с маслом, проверяют систему в штатной конфигурации, а не только в сухом режиме.

Практическая оценка не должна ограничиваться коэффициентом трения или отдельным замером температуры. Сопоставляют работу редуктора до и после обработки, анализируют потребляемую мощность и признаки износа. Твердые смазки хуже отводят тепло конвекцией, чем жидкие масла, поэтому повышение температуры требует внимания: слой нельзя считать способом устранить перегрев без проверки причин тепловыделения.

Ограничения и оценка эффективности

Покрытие не компенсирует неверно рассчитанную передачу, неподходящую смазку или конструктивные потери.

Оно решает более узкую задачу: изменяет условия трения на обработанной поверхности. Поэтому перед внедрением определяют, какой контакт вызывает потери и подтверждается ли предполагаемый механизм проблемы наблюдениями или испытаниями.

Не стоит напрямую сравнивать снижение коэффициента трения и прирост КПД. Например, сокращение коэффициента трения на 30% в исследовании с a-C:H:W не означает прирост КПД на 30%. В другом случае рост эффективности редуктора с молибденовым покрытием составил 0,5%, а для конкретной червячной передачи с жидкой смазкой сообщался КПД до 75-80%. Различия показывают, насколько результат зависит от условий и конструкции.

Для оценки решения полезно зафиксировать исходные условия: тип передачи, нагрузку, скорость, режим смазки, потребляемый ток или мощность и температуру. Затем сравнить показатели обработанного и необработанного узлов при одинаковом режиме. Такой подход позволяет отделить эффект покрытия от изменений нагрузки, количества масла и других факторов.

Если испытания показывают уменьшение трения, но температура растет или ресурс не улучшается, требуется пересмотреть тепловой режим и совместимость материалов. Наращивать твердость покрытия без учета адгезии, износостойкости и условий контакта нерационально. Решение принимают по совокупности результатов, а срок службы подтверждают испытаниями в условиях, близких к эксплуатации.

Часто задаваемые вопросы

Повышают ли твердосмазочные покрытия КПД любого редуктора?

Нет. Эффект зависит от типа передачи, нагрузки, скорости, режима смазки и материалов. В отдельных работах сообщается о КПД червячной передачи до 75-80%, а в другом случае рост эффективности составил 0,5%. Эти результаты относятся к разным схемам и не задают универсальный показатель для других редукторов.

Заменяет ли твердосмазочное покрытие масло?

Как правило, покрытие не следует автоматически считать заменой масла. В рассмотренном примере с червячной передачей антифрикционный слой работал вместе с жидкой смазкой. Твердые смазки также рассматривают для дефицита смазки и аварийных режимов, но требования к смазочной системе нужно определять для конкретной конструкции.

Когда антифрикционное твердосмазочное покрытие особенно уместно?

Покрытие рассматривают при недостаточной смазке, возможном сухом трении, повышенной нагрузке или необходимости уменьшить износ контактирующих поверхностей. Выбор зависит от режима: для дефицита смазки изучают MoS₂, DLC и GLC, а для высоких нагрузок и скоростей - DLC или нитридные слои.

Как оценить результат нанесения покрытия на редуктор?

Сравните обработанный и необработанный узлы при одинаковых нагрузке, скорости и режиме смазки. Учитывайте КПД или потребляемую мощность, температуру и признаки износа. Снижение коэффициента трения не означает такого же роста КПД, поскольку на потери влияют также масло, уплотнения и геометрия передачи.

Заключение

Твердосмазочные покрытия могут помочь снизить трение и износ в маломощном редукторе, если подобраны под конкретный режим контакта. Они не гарантируют одинакового прироста КПД и не всегда заменяют жидкую смазку. При выборе важно учитывать нагрузку, скорость, доступность масла, материалы деталей и отвод тепла.

Следующий шаг - определить источник потерь в редукторе и зафиксировать исходные рабочие показатели. Затем подобрать покрытие по условиям контакта, свериться с технологической документацией и проверить результат на узле при сопоставимом режиме работы.
